Гидролебедка (попытка номер2)

[rencom]

Фей , смотри фото

номер раз http://www.z827.narod.ru/Photos/Gal204/204_08.jpg

номер два http://www.z827.narod.ru/Photos/Gal204/204_07.jpg

номер три http://www.z827.narod.ru/Photos/Gal204/gal204.htm

[Призрак]

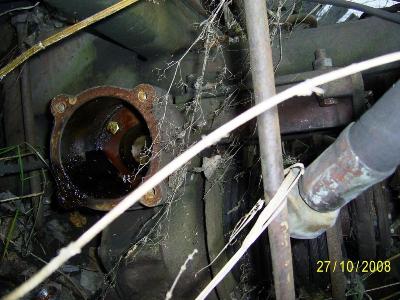

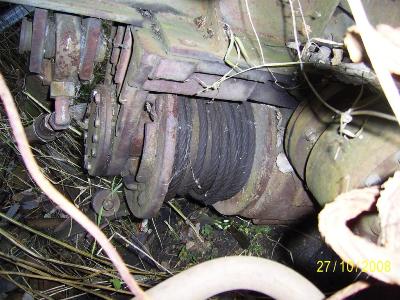

А есть еще такие гидролебёдки, они стоят на буровых типа УРБМ-2.

[Добрый Фей]

спасибо. все это видел и знаю. Это аксиально-поршневые насос-моторы. Денег стоят нереальное кол-во. Из плюсов скорость и заявленное время работы.

Использую МГП время работы тоже, скорость чуть меньше. Чуть меньше масса. но больше габариты.

Короче аксиально-поршневой не мой путь.

С буровой лебедка слаба.

[ic]

А мне сегодня как раз такой подарили. Как узнать его параметры и как им пользоваться? Сгодится-ли для лебедки? В инете пытался искать цифры, на нем написанные -- глухо. Вот он: http://gaz66.livejournal.com/19840.html

[rencom]

ic , тут глянь http://www.lisamhydraulics.com/ecat/A2F.pdf . Правда твоего размера нет .
А вообще реверсивный мотор - насос . Только ржавый

[ic]

ic , тут глянь ... реверсивный мотор - насос

Ага! Это многое прояснило. Большое спасибо. Правда остался открытым вопрос, а момент-то у него какой? Догадываюсь, что от давления масла будет зависеть (кстати, а какое надо давление?). И для чего предназначены пять его дырок, четыре больших и одна маленькая? Почему их так много? Очень извиняюсь за ламерство, прошу ткнуть меня носом в книжку "Гидромашины и гидропередачи для чайников".

[rencom]

Я слабо этом разбираюсь . Как то видел учебник "гидросистемы тракторов " Поищи его в инете .

[Александр&К]

Обычно давление порядка 16 атм важно какое количество масла должно через него проходить от этого зависит скорость можно примерно определить по диаметру отверстия (подвода отвода масла)
кстати на фото увидел только 2 больших и одно маленькое

[Садковод]

А куда можно прилепить НШ (где вешать КОМ и как их стыковать). И вообще есть ли готовое решение? Ведь нужен масляный бак нужного объема + фильтр + предохранительный клапан и наверное гидрораспределитель. Кажется на БРДМ стоит какая то гидросистема для выдвижения колес.

[Добрый Фей]

ну если переходишь на гидравлику, то берешь КОМ с ГАЗ-53 комуналки, на него вешатссе НШ-32. ну а далеее только фантазия тебя ограничивает...

[Садковод]

Я хочу поставить гидравлику, но переднюю лебедку трогать не хочу. Меня интересует КОМ на раздатку. Подходят ли КОМы БРДМа на нашу раздатку и упоминающийся БМ302Б? Приходит ли на него привод в нейтральном положении раздатки? И вообще кто нибудь на форуме уже поставил себе гидравлику?

[Добрый Фей]

Если хочешь оставить себе лебедку, то надо вешать КОМ от БРДМ применяемый на КПП. КОМ переделывать, переприсовывать, в итоге получишь, переднюю механ лебедку, и очень слабый гидромотор.

[Садковод]

Фей, ты же сам писал про КОМ БМ302Б. Тогда зачем так извращатся над бедной БРДМ-ской раздаткой. А насчет слабого гидромотора - это почему? Если из-за малой частоты вращения, так можно НШ-50 поставить.

[Добрый Фей]

Фей, ты же сам писал про КОМ БМ302Б. Тогда зачем так извращатся над бедной БРДМ-ской раздаткой. А насчет слабого гидромотора - это почему? Если из-за малой частоты вращения, так можно НШ-50 поставить.

1. КОМ БМ302Б - на раздатку,не предназначен под гидропривод
2. КОМ от БРДМ на КПП !!!!!! Читаем внимательнее. Есть выход под стандартную лебедку и гидронасос.

[SkyDemon]

Вечер Добрый много уважаемые форумчане. Прочитав первое сообщение темы мне показалось что 150 Нм на входном вале лебедки с передаточным число 23 маловато для тяги в 40 кНм на выходном валу, сам я высших школ не кончал и институтов тоже, так что начал копать инет на предмет простотых и дельных формул и так далее, нашел нескоклько работ по проектирования и расчету червячных передач. Подстовляя имеющиеся данные (самому интересна переделка лебедки от УРАЛа) пришел к расчету именя на выходном валу 80 кНм и передаточном отношении в 31 на входной вал должен подоваться момент в 2606-8300 нМ в зависимости от КПД редуктора (КПД взят 0,99-0,3).

Формула КПД кпд=tgA/tg(A+Ф1) где A - угол витка червяка, Ф1 - приведенный угол трения, уменьшающийся с увеличением скорости скольжения, так как при этом улучшаются условия образования масляного слоя.

Так же была вычитана формула расчета передаточного числа редуктора для получения на выходном валу нужного момента I=M/(Mмот*Nред) где I-Передаточное число редуктора, M-момент на выходном валу Нм, Ммот-Момент Мотора в Нм, Nред - КПД редуктора.

P.S. коментарии, замечания приведствуются!!!

[rencom]

Ты перепутал крутящий момент и тягу лебёдки . Первое в Н/М . Второе просто в Н

[SkyDemon]

Спасибо всем за ответы. Может конечно я чета и напутал, но разобраться все же хочется окончательно. Чтобы потом не возникало подобных вопросов а был конкретный ответ, если у тебя такая приблуда, ставь из ниже прилагаемого списка и не ипи форумчанам мозг

Я все же так до конца и не разобрался с рычигом возникающим на барабане лебедке как его считать, как рычаг или как вращение твердых тел?

P.S. Если у когото есть маг ссылки на инфу или инфа с института по проектированию и расчету ЛЕБЕДОК в целом, а нетолько червячных редукторов, сылки и тексты приветствуются

[rencom]

Ну смотри . Крутящий момент это ты понимаешь ? Усилие на рычеге длиной метр прикреплённому перпендикулирно валу . То есть если возмём барабан диаметром 1 метр , то усилие на тросе будет равно крутящему моменту . Если взять барабан диаметром 0.5 , то усилие будет равно кр.момент /диаметр барабана. То есть вдвое больше . И так далее .
Понятно ?

[SkyDemon]

SkyDemon - Ваше поведение трудно отличить от поведения чат-робота
с региональной настройкой = " тех - олбанцкий"

Матрица вокруг нас

Все таки раскопал нужную инфу, щас сижу изучаю, предворительные пробеги горарят о том что я все таки был не прав.
PS Спасибо всем за ответы.

Насчет крутящего момента пусть мелочи, но тама радиус

[fiend0]

1. КОМ БМ302Б - на раздатку,не предназначен под гидропривод
2. КОМ от БРДМ на КПП !!!!!! Читаем внимательнее. Есть выход под стандартную лебедку и гидронасос.

Какой из параметров КОМа исключает его использование под гидропривод?
Дело в том что будем ставить раздатку от ЗИЛ131 и КОМ на первичный вал раздатки для привода лебедки(двигатель и кпп HINO, найти ком на hinoвскую кпп нереально). Из-за сложностей компоновки привода на механическую лебедку хочется придумать гидропривод.
