Программа для расчёта сечения проводов
Может кому пригодится...
Наткнулся на небольшую программку cable V1.1, которая позволяет произвести расчет необходимого сечения провода с учетом не только мах. мощности или силы тока, но и падения напряжения в зависимости от напряжения (12-380v), кол-ва фаз, типа тока, жильности или материала кабеля, а также его длины. Если с расчетом по максимальному току все более-менее понятно и расчет прост, то с зависимостью падения напряжения от длины кабеля и вышепречисленных параметров все сложнее, но программка это рассчитывает.
Расчеты потерь напряжения могут быть важны при расположении АКБ на большем расстоянии от генератора (возможен недозаряд) или отдаленном расположении инвертора от АКБ (более раннее срабатывание защиты по разряду) лебедок (недобор мощности) и др. подключениях мощных устройств (рации, усилители, мощная акустика и т.д.).
Скачать можно тут: http://www.atlastpk.ru/site/index.shtml?rid=cable Весит программка 228кб и находится в свободном доступе. Думаю было бы полезно разместить ее у нас в разделе файлы.

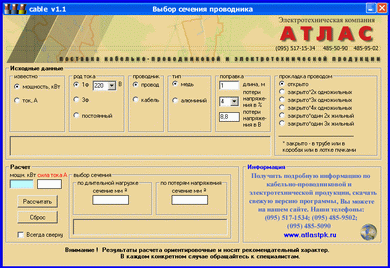

Работа с программой:
1. Выбрать переключателем известный параметр "мощность" или "ток"
2. Установить род тока
3. Выбрать переключателем "провод" или "кабель"
3. Выбрать переключателем материал проводника "медь" или "алюминий"
4. Если надо учесть падение напряжение на длине проводника, то ввести длину и коэф. потери напряжения
5. Выбрать метод прокладки провода/кабеля
6. Ввести в затемненное голубым текстовое поле значения тока/мощности.
7. Расчитать.
Наткнулся на небольшую программку cable V1.1, которая позволяет произвести расчет необходимого сечения провода с учетом не только мах. мощности или силы тока, но и падения напряжения в зависимости от напряжения (12-380v), кол-ва фаз, типа тока, жильности или материала кабеля, а также его длины. Если с расчетом по максимальному току все более-менее понятно и расчет прост, то с зависимостью падения напряжения от длины кабеля и вышепречисленных параметров все сложнее, но программка это рассчитывает.
Расчеты потерь напряжения могут быть важны при расположении АКБ на большем расстоянии от генератора (возможен недозаряд) или отдаленном расположении инвертора от АКБ (более раннее срабатывание защиты по разряду) лебедок (недобор мощности) и др. подключениях мощных устройств (рации, усилители, мощная акустика и т.д.).
Скачать можно тут: http://www.atlastpk.ru/site/index.shtml?rid=cable Весит программка 228кб и находится в свободном доступе. Думаю было бы полезно разместить ее у нас в разделе файлы.
Работа с программой:
1. Выбрать переключателем известный параметр "мощность" или "ток"
2. Установить род тока
3. Выбрать переключателем "провод" или "кабель"
3. Выбрать переключателем материал проводника "медь" или "алюминий"
4. Если надо учесть падение напряжение на длине проводника, то ввести длину и коэф. потери напряжения
5. Выбрать метод прокладки провода/кабеля
6. Ввести в затемненное голубым текстовое поле значения тока/мощности.
7. Расчитать.
- Вложения
-
- ps.gif (38.18 КБ) 1025 просмотров
