замена КПП Газ на Зил

Пархат

плиту делал под старый колокол ( под четыре болта)

дюна639 · Сообщение **дюна639** » 21 авг 2016, 18:03

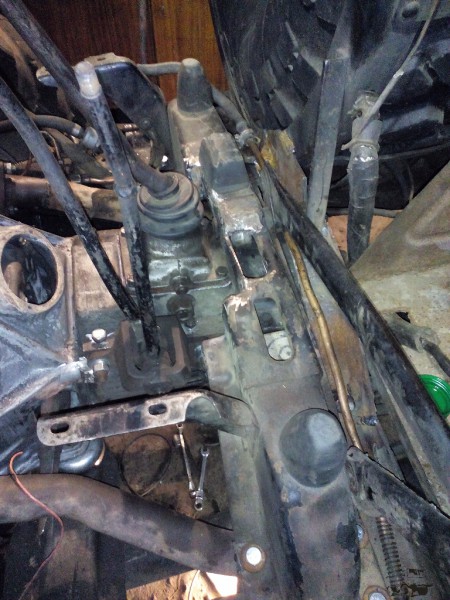

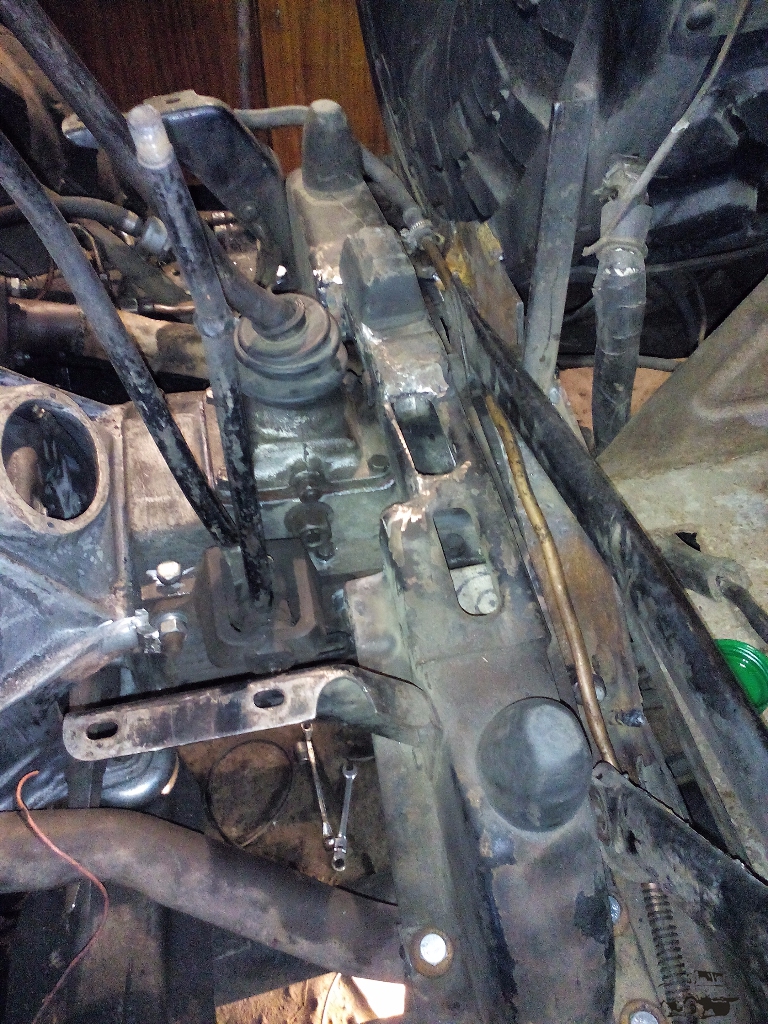

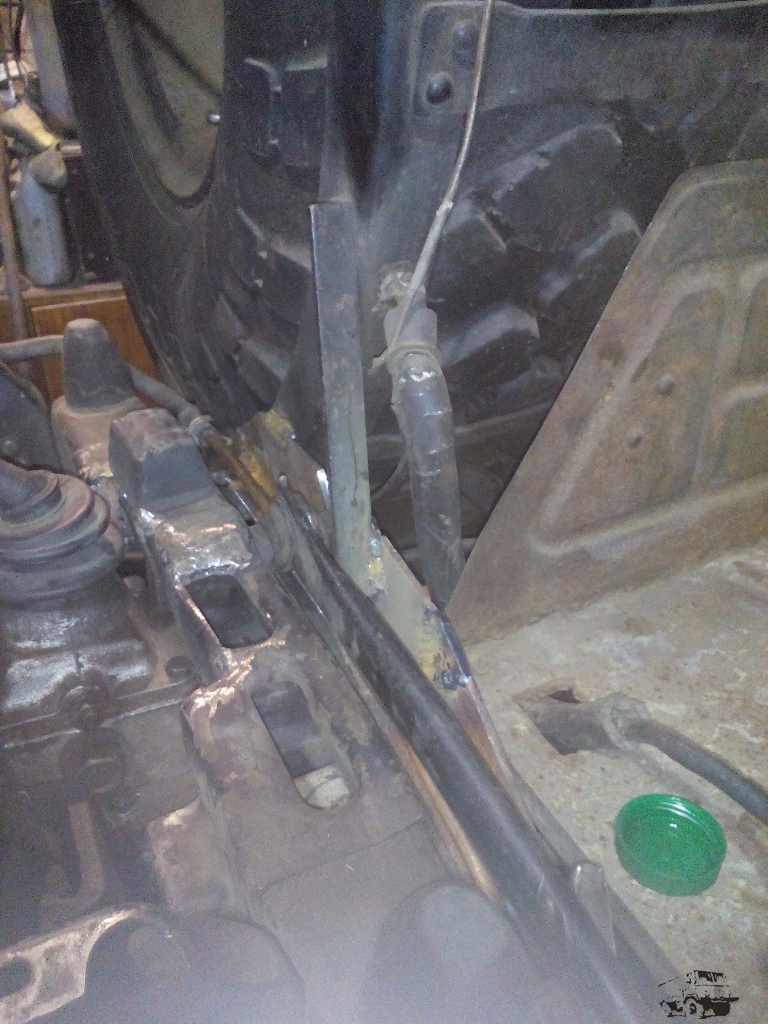

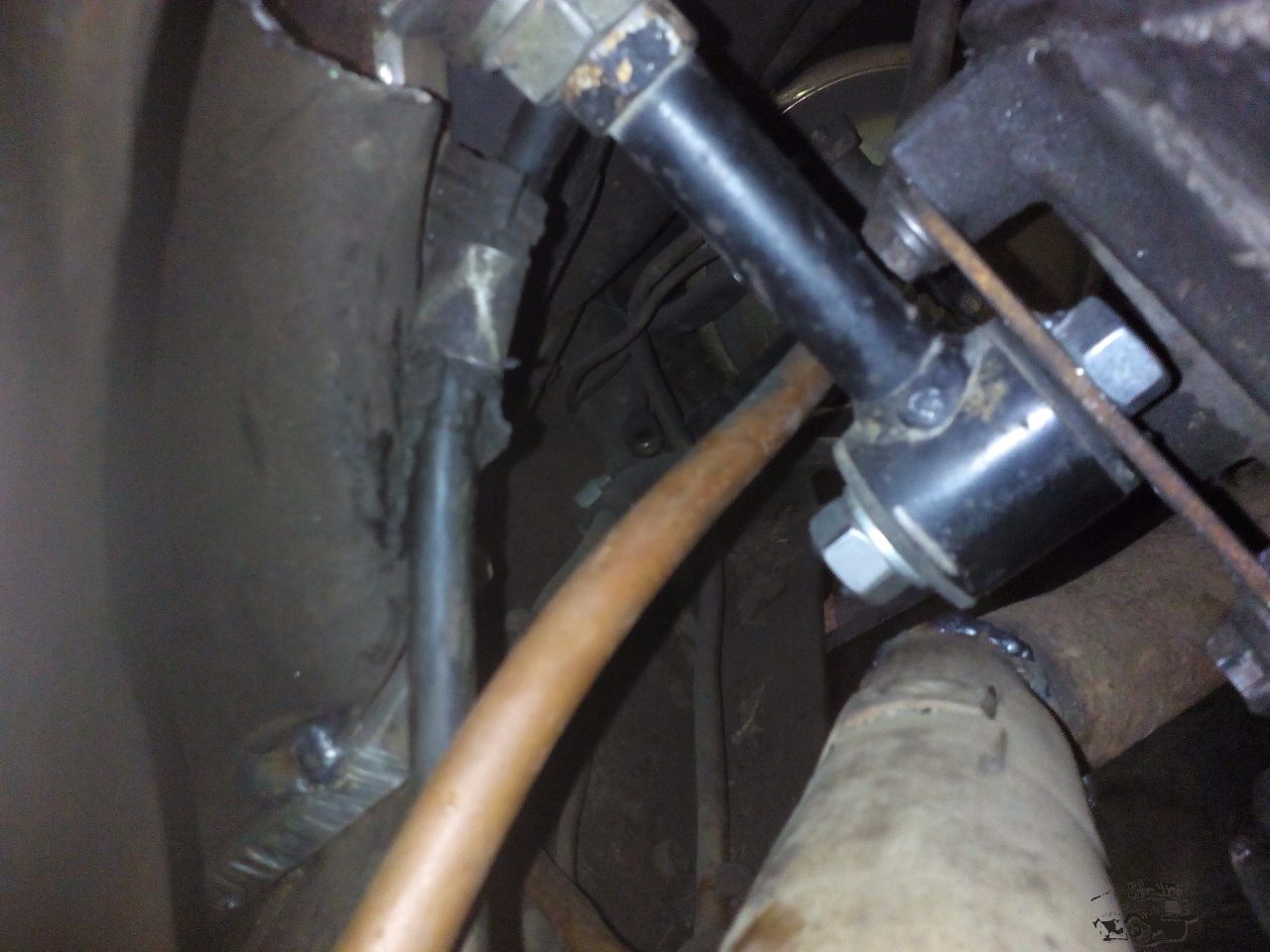

я сделал так расточил колокол под размер 150 а на зиловской коробке под выжимной 5мм проточил первичный вал под газ-66 на кпп зил заварил отверстие под крепление и засверлил под размер газ-66 но геморой сверлить коробку свёрла не берут выход такой брал победитовое сверло по бетону затачивал и сверлил долго но можно у меня получилось кпп встала как родная дальше крепление кабины со стороны двигателя обрезал болгаркой под замок кабины кабина осталась на месте сделал 3-ю опору кпп на уголок запаски кардан взял зил-131 самый короткий обрезал но на 14см обварил и стыканул с родным 66 шлитс одинаковый переварил выхлопную трубу и сделал крепление под рычаги раздатки вся работа

дальше хочу поставить кулису на кпп переваритть копот надоело руки выворачивать с этой кочергой

Ветлугай

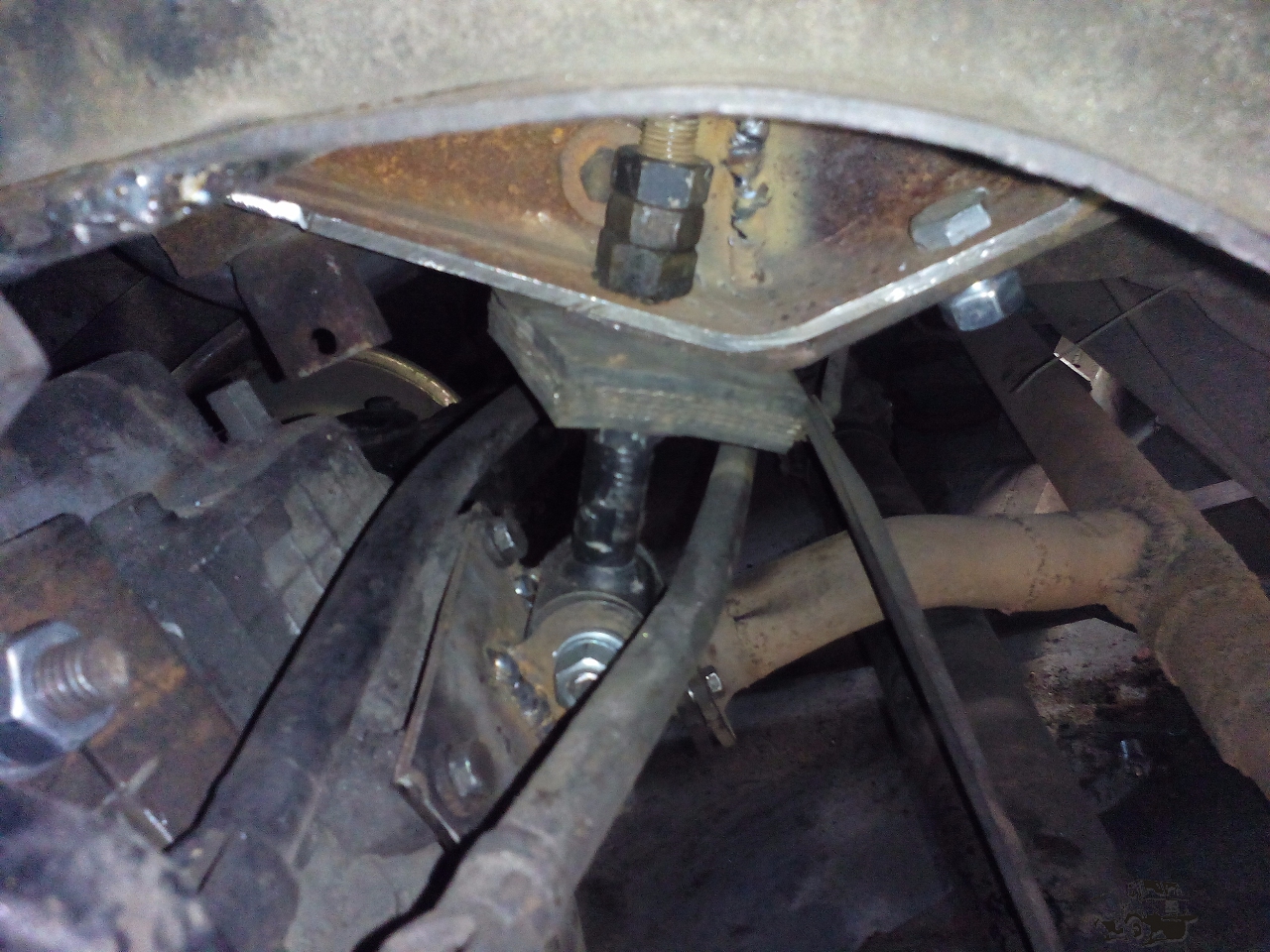

Запятых бы:)и Фото крепления коробки к раме...или 3й опоры

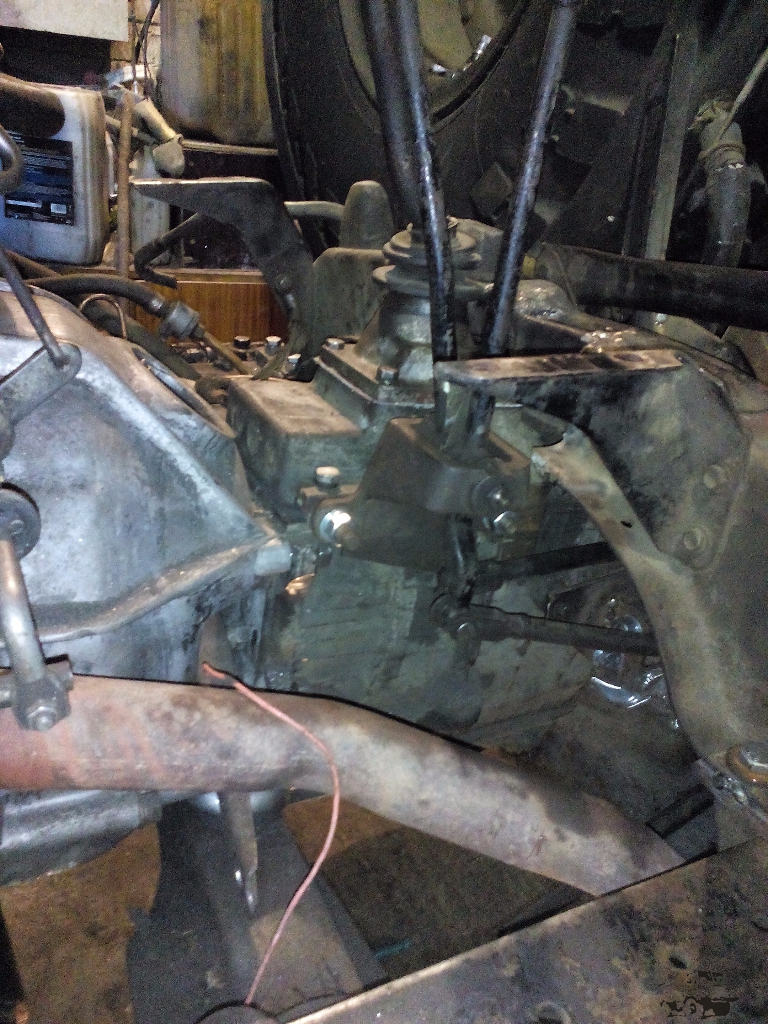

дюна639 · Сообщение **дюна639** » 26 авг 2016, 13:09

Сообщение **rencom** » 26 авг 2016, 13:54

Чем варил корпус КПП ?

дюна639 · Сообщение **дюна639** » 26 авг 2016, 16:27

варил кпп полуавтоматом с обмеднёнои проволокои

Илья. · Сообщение **Илья.** » 26 авг 2016, 22:43

rencom писал(а):[post]331988[/post] Чем варил корпус КПП ?

Тебе не надо варить. У тебя под ногами на крыльце, две железяки уже который год валяются для переходной плиты. Делов-то дотащить их до гаража и начать пилить :lol:

Moryx · Сообщение **Moryx** » 24 сен 2016, 20:08

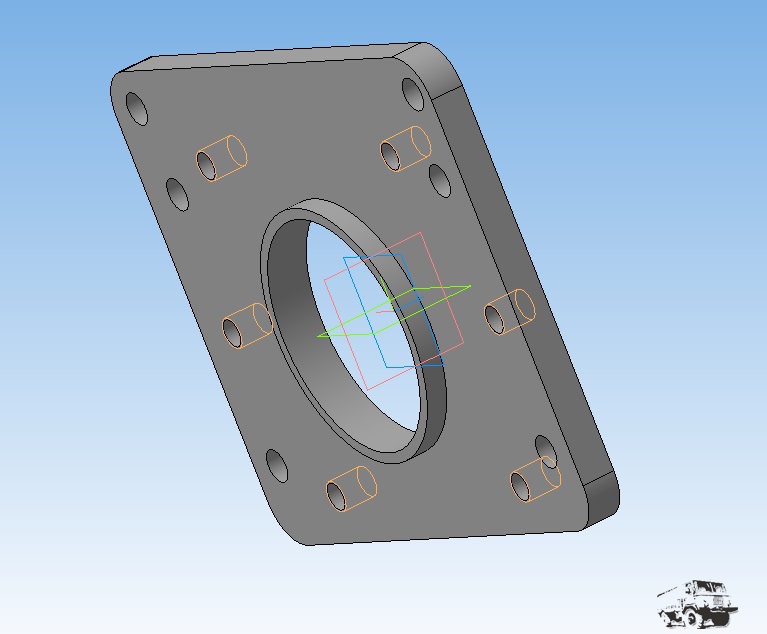

Сделал сегодня модель переходной плиты в "Компасе". Проектировал так, чтобы ничего не пришлось в колоколе переделывать и в корпусе КПП. Плита из двух частей. Первая, толщиной 16 мм, прикручивается к колоколу болтами, в родные отверстия от шпилек. Шляпки этих болтов прячутся в фрезерованные гнезда в плите. Вторая половинка, толщиной 17 мм, прикручивается к первой шестью болтами. Коробас вешается на родные шпильки, вкрученные во вторую половинку. Все чертил с реальными размерами, взятыми из чертежей из этой ветки. Плита универсальная, под кожухи сцепления старого и нового образцов.

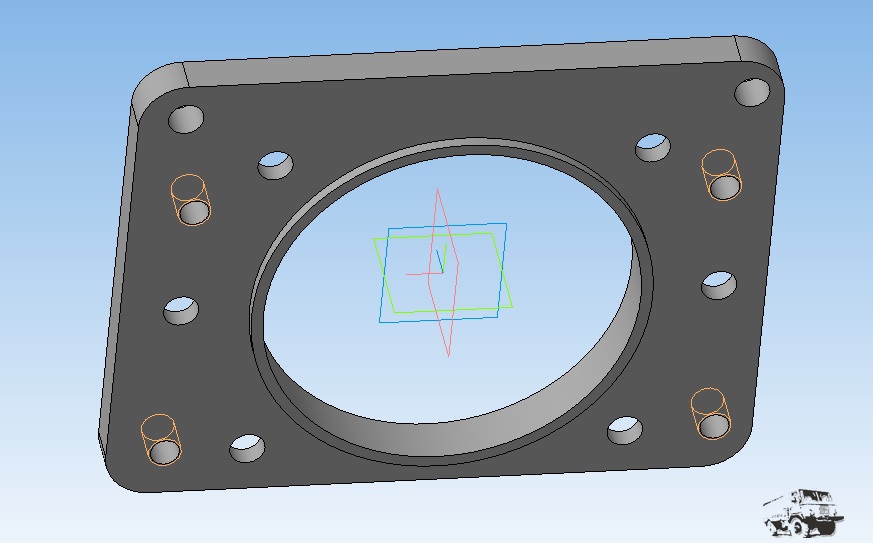

1-ая половинка

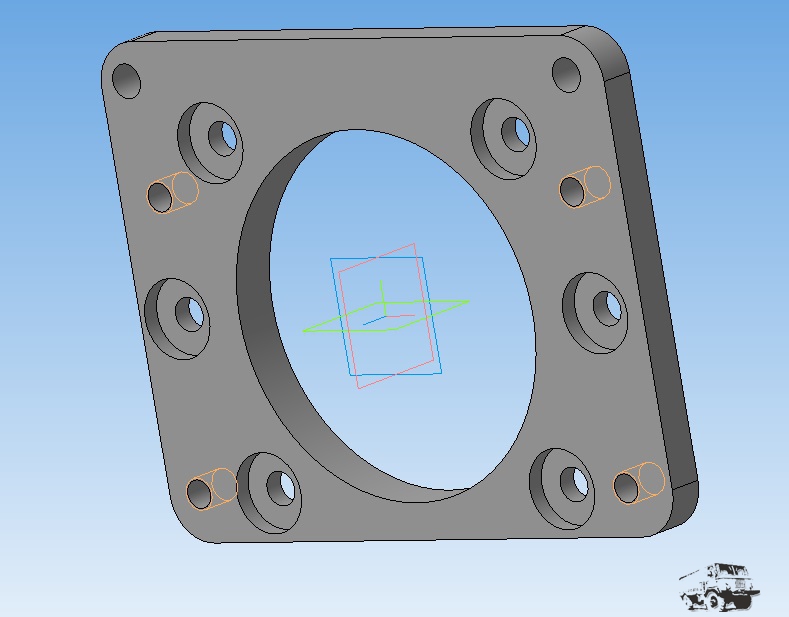

1-ая половинка (вид с обратной стороны)

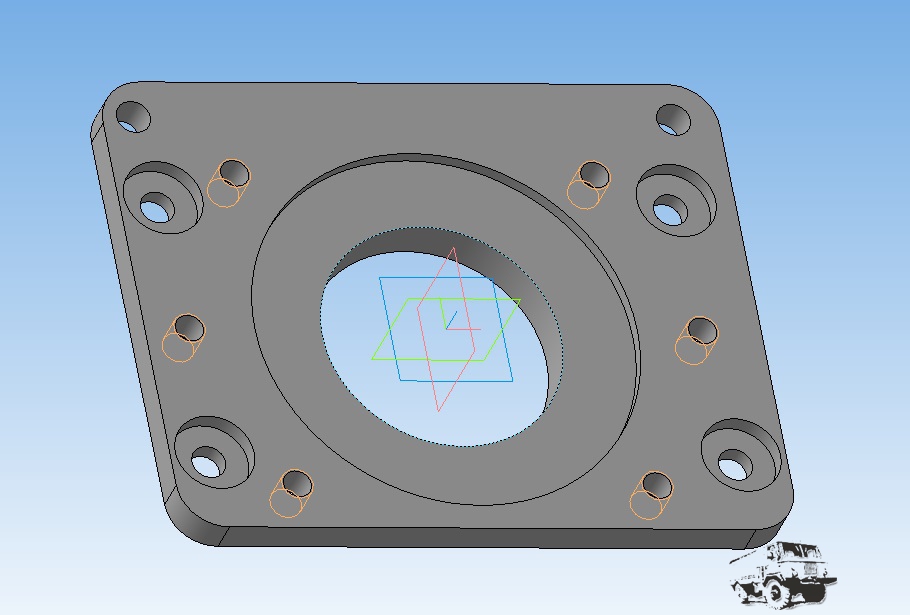

2-ая половинка

1-ая половинка (вид с обратной стороны)

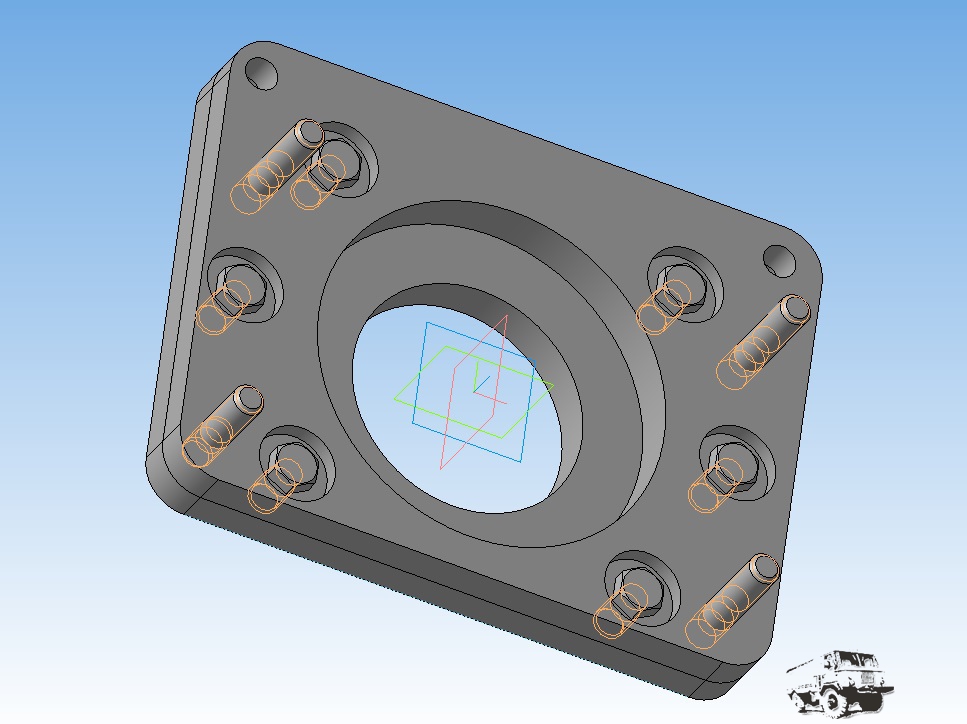

Сборка.

Сообщение **rencom** » 24 сен 2016, 20:14

Общая толщина ?

Moryx · Сообщение **Moryx** » 24 сен 2016, 20:16

Общая 33.

ВеАн59 · Сообщение **ВеАн59** » 25 сен 2016, 19:12

А как токарь сможет ее сделать? Есть какие то размеры? И сколько стоит у Вас приобрести такие чертежи?

Илья. · Сообщение **Илья.** » 25 сен 2016, 19:53

Moryx писал(а):[post]333940[/post] Сделал сегодня модель переходной плиты в "Компасе".

Осталось кому-то наладить массовое производство, как "Харли" с переходниками маслофильтра

Moryx · Сообщение **Moryx** » 25 сен 2016, 19:57

Ребят, я не могу брать деньги за чертеж, в котором могут быть ошибки. Я делал объект по размерам с форума. В некоторых размерах есть сомнения. Почитайте на предидущей странице. Я спрашивал про спорный размер, но внятного ответа так и нет. Сначала надо изготовить деталь по моим чертежам, довести до идеала, и только тогда можно думать брать какие-то деньги за чертежи. А пока могу предоставить чертеж с размерами бесплатно, тем людям, кто возмется сделать по нему деталь (ну или обмерить тщательно обе коробки) и отписаться мне как все становится.

P.S. Я думаю тут не токарь нужен, а координатчик.

дюна639 · Сообщение **дюна639** » 28 сен 2016, 13:19

как будет стоять рычаг, если больше нечего ненужно делать, если без плиты пришлось резать замок кабины, Или двигать кабину Да на 53 можно просто пластину Я сделал по бюджету и проще

Монах80

Если ставить пластину, то можно использовать кулису от Зубренка.

Илья. · Сообщение **Илья.** » 28 сен 2016, 19:07

Да кулиса это пол беды, так-то без плиты приходится поперечину резать, а если ещё +33мм?! Тут без доработки замка кабины не обойтись наверное.

Yuraz · Сообщение **Yuraz** » 28 сен 2016, 22:49

Moryx писал(а):P.S. Я думаю тут не токарь нужен, а координатчик.

да, если что, такие конторы много где режут в любом городе. Я делаю щепорез, там круг помоему из ~30мм железа. Сделал какое было подходящее железо в фирме. Круг диаметром 600мм или 700мм (блин уже забыл что и заказывал...) вышел по деньгам где то в 3т.р. Если надо обращайтесь, они как раз в "компасе" сами сидят. На счет 33мм проката не знаю, может быть есть 35мм прокат, и 2 мм фрезеруется...

Moryx · Сообщение **Moryx** » 28 сен 2016, 23:42

Там две половинки плиты толщиной одна 16 мм, другая -17, + еще толщина буртиков - направляющих. В общем для изготовления этой детали требуется прокат толщиной 25 мм.

Moryx · Сообщение **Moryx** » 28 сен 2016, 23:45

Илья. писал(а):Да кулиса это пол беды, так-то без плиты приходится поперечину резать, а если ещё +33мм?! Тут без доработки замка кабины не обойтись наверное.

Да рычаг будет под поперечиной. Придется лифтовать кабину.

дюна639 · Сообщение **дюна639** » 29 сен 2016, 17:37

ко ставил раздаточную коробку от зил 131 на газ 66 валяется токая под ногами
