Кемпер ГАЗ-MAN

[makey]

тут у них среднее явно слабее.

Нет, во всех вариантах одна и та же площадь поршня минус площадь штока, даже в начальном моменте при движении из среднего в крайнее положение, когда и поршень и шток в положении "до упора в бурты", площадь поршня минус площадь штока меньше на величину площади буртов.

[отшельник]

во всех вариантах одна и та же площадь

Не, в право-лево есть еще площадь - сечение (по которому ездит поршень) центрального(зеленого) штока минус сечение синего штока, ее тоже надо учитывать

[makey]

А где там синий шток, я только зелёный вижу?

[отшельник]

А где там синий шток, я только зелёный вижу?

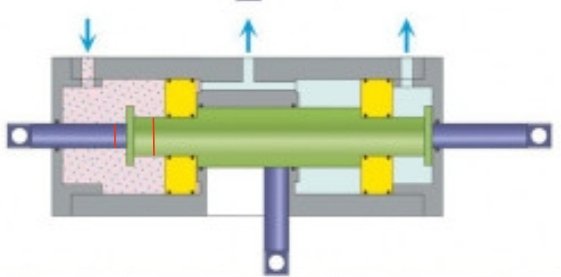

Красным сечения отметил, на их разность тоже давление учитывать надо, все конечно зависит от исполнения, их можно одинаковыми сделать, но нарисовано как нарисовано.


[makey]

Теперь понял, для чистоты утверждений, да, надо учитывать при такой конфигурации.

[Евгений_НСК]

А вдруг ))... Есть специалисты, кто сможет чертеж подобного цилиндра для конторы по рвд набросать?

[RAT]

А вдруг ))... Есть срециалисты, кто сможет чертеж подобного цилиндра для конторы по рвд набросать?

Так надо четко знать хода штока в нашей раздатке чтоб как минимум в среднее положеие попадаоь

[Евгений_НСК]

По чертежу будет понятно, что менять для нужного хода. Зато будем знать ориентировочно, цену изготовления

[makey]

Если только, чтобы цену узнать, достаточно схемы для понимания сложности работы и таких размеров, как диаметр цилиндра ( зависит от нужного усилия), а так же длины изделия (зависит от рабочих ходов штока).

[kolinz]

Если верно,что подав давление с обоих концов,мы уравновесим поршень в определенном положении,можно принять это положение нейтральным для цилиндра .Соответственно,выставив нейтраль в раздатке и соединив с цилиндром в нейтральном положении получим общую нейтраль. Соответственно переключив воздух на один из концов получим пониженную или повышенную,при чем ход цилиндра можно сделать чуть больше необходимого для включения.Получается постоянное давление необходимо только для удержания нейтрального положения .Эту схему можно реализовать с обычным цилиндром.Сильно не пинайте,если повторил чью то мысль,всю дискуссию не читал.

[RAT]

при чем ход цилиндра можно сделать чуть больше необходимого для включения

Износ вилки включения может сильно увеличится если она будет в постоянном контакте.

[kolinz]

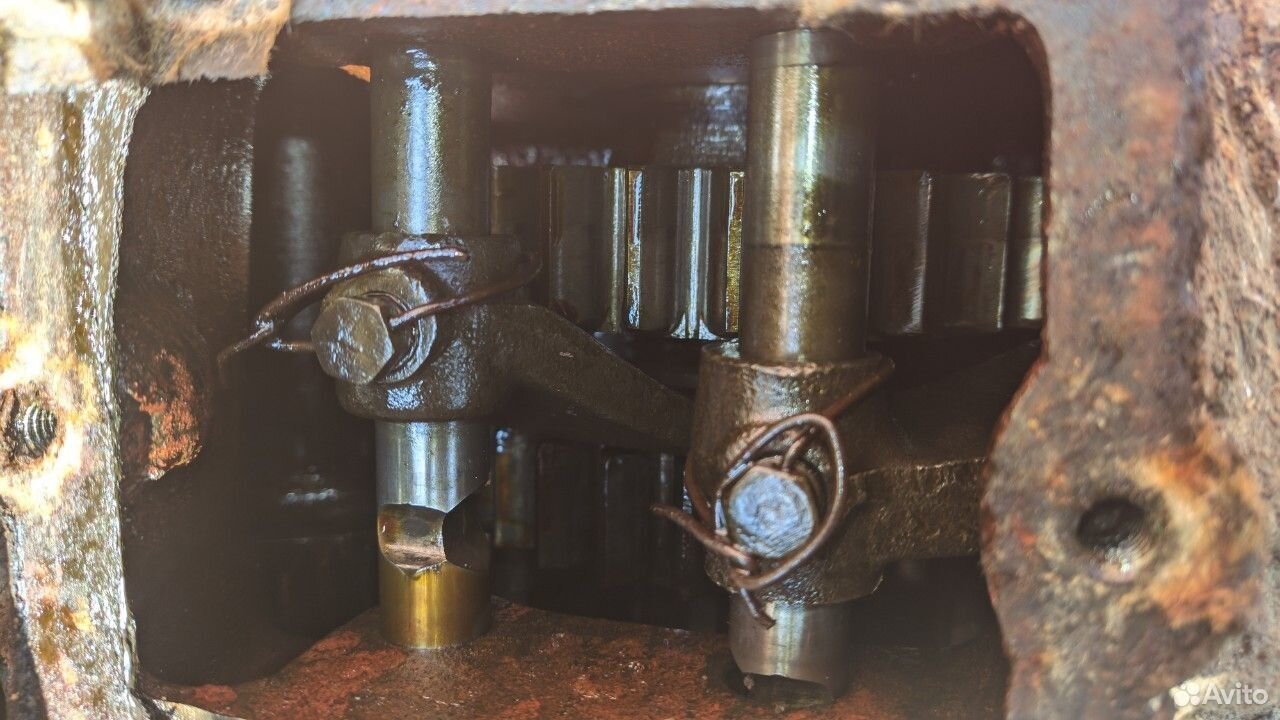

Цилиндр на вилку давит только во время включения,износа быть не должно.Надо ещё рассмотреть вариант управления через монтажный люк под крышкой.Не заморачивался этой темой не помню сколько места над этой крышкой.

[RAT]

сколько места над этой крышкой.

Под крышкой места нет ,вместо крышки вполне

[Славон]

Износ вилки включения может сильно увеличится если она будет в постоянном контакте.

Для этого просто нужно ограничить ход штока дополнительными вставками, чтобы вилка упиралась в корпус раздатки. В конце 6-й страницы на фото автора это видно.

[kolinz]

Не заморачивался этой темой не помню сколько места над этой крышкой.

[ipkin]

Позвонил я изобретателю цилиндра. Пообщались. Я ему скинул видео. Сказал мооожет отправит опытный образец

[RAT]

Позвонил я изобретателю цилиндра. Пообщались. Я ему скинул видео. Сказал мооожет отправит опытный образец

Удивительно будет если вышлет .
Так как правильно выше заметили можно поставить 2 цилиндра вместо крышки , должно получится компактнее , только привод нужен с ползуном на боку а не с штоком , как привод блокировки на Геликах и блокспорте .

[TIGER 74]

еще заявлено, одинаковое усилие во всех положениях, а тут у них среднее явно слабее.

Ролик не смотрел из-за слабого интернета, но судя по картинкам Евгения. Среднее положение не может быть слабее, при подаче воздуха одинакового давления к примеру 7 очков, давить будет во всех положениях с одинаковой силой, тем более объёма среднего положения вполне достаточно.

[Nikola]

их разность тоже давление учитывать надо,

а мне так мыслится что без разницы эти два сечения,... Работает всё не засчет уравновешивания давления, а за счёт того что поршень(жёлтое) ходит не только внутри цилиндра, но и по штоку(зелёному) в пределах ограничения. А синий и зелёный штоки одно целое и друг относительно друга не шевелятся.

[отшельник]

Если верно,что подав давление с обоих концов,мы уравновесим поршень в определенном положении,можно принять это положение нейтральным для цилиндра

В корне не верно. Подав давление с обоих сторон при условии запитки из одного источника без обратных клапанов, эфект будет такой же, как если никуда ничего неподавать.
