Помогите с лебёдкой

Frol · Сообщение **Frol** » 27 дек 2015, 18:43

В мануале не нашел сборку-разборку, регулировку червяка лебедки. Дайте пожалуйста ссыль на мануал.

Frol · Сообщение **Frol** » 05 янв 2016, 18:56

Вариация подшипников на червяке. На чертежах в галерее червяк стоит на двух конических, схема враспор. Более новая схема-3 подшипника: конический, роликовый и шариковый упорный.

Отдельно под крышкой шариковый упорный

Номера подшипников
Роликового

Шарикового упорного

Состояние внутренностей после долгого хранения.

Буду переделывать под 2 конических.

Frol · Сообщение **Frol** » 19 янв 2016, 12:32

KIPILLNSK писал(а):[post]306896[/post] Раз пошла такая возня по поводу лебёдок, спрошу тут. Имею газ 66 с задней лебёдкой, покупал у одного форумчанина лебёдку от зил 131, поставил её за мостом в перевёрнутом виде (было много факторов в пользу такой установки), ну дак вот, по заверениям продавца, лебёдке была сделана полная ревизия, (ну выглядит она хорошо), я без задней мысли вкорячил её на место. А потом залил масло, заливал под уровень червяка, что б подшипники его тоже смазывались. Каково же было моё удивление, придя на след утро, и обнаружить лужу под лебёдкой, и стекающие сопли из под вала идущего на барабан. Ну вопрос вот в чём, масло сейчас с стоит уровень ниже середины лебёдки, то есть верхние подшипники (на самом червяке) пока без масла, сильно ли им будет плохо от такой жизни и будет ли закидывать на них масло при эксплуатации? Выдернуть лебёдку и перебрать практически не реально...

Нормально будет. КамАЗовская всю жизнь в таком положении работает.

Prey2006 · Сообщение **Prey2006** » 21 янв 2016, 08:08

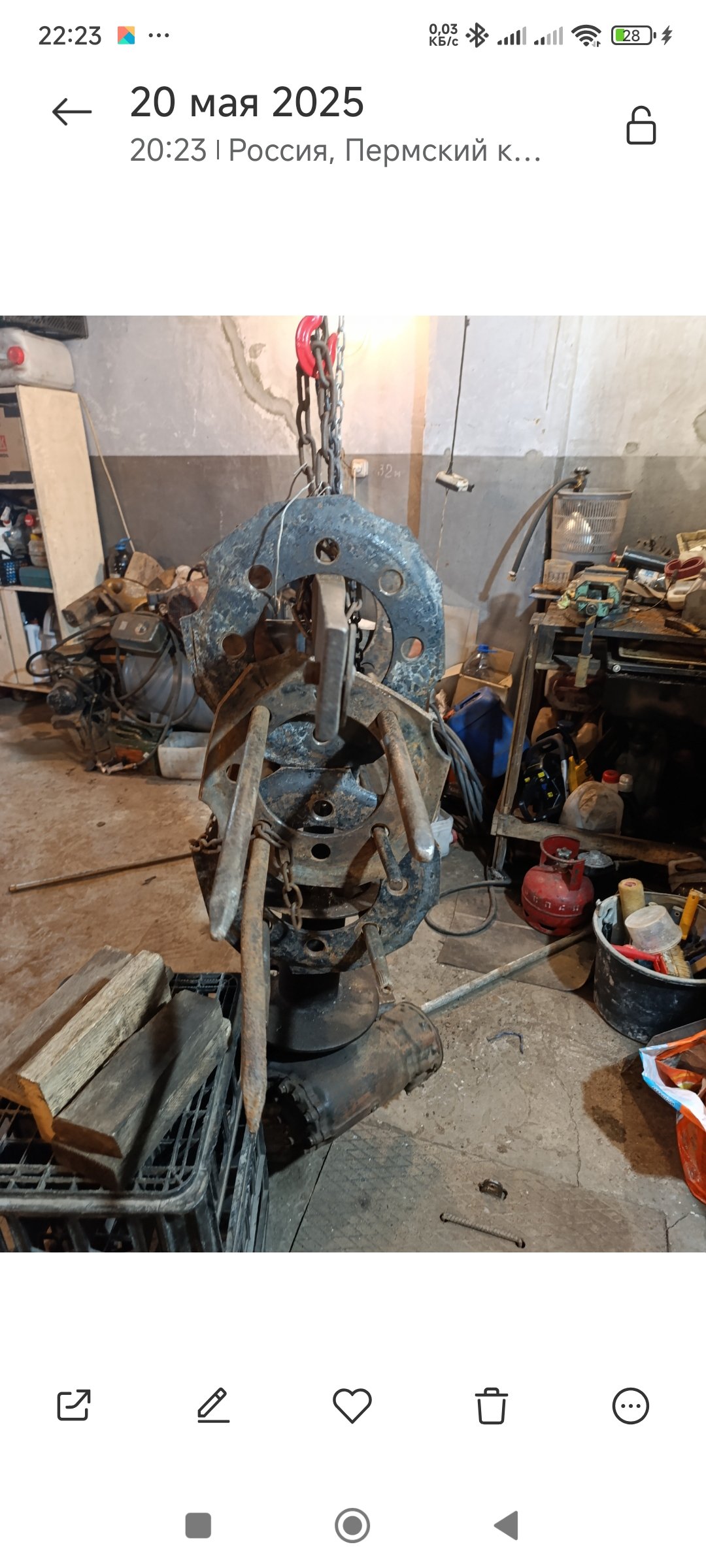

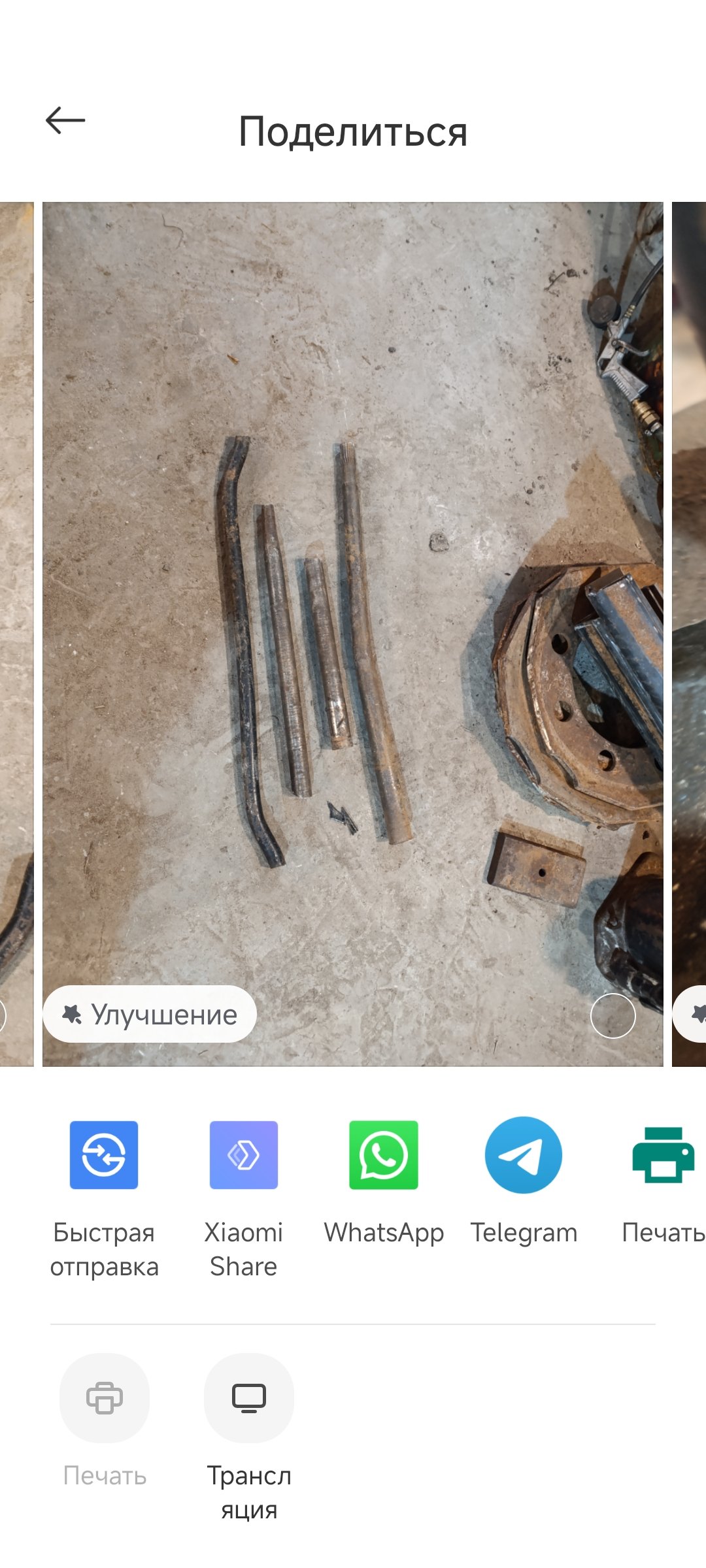

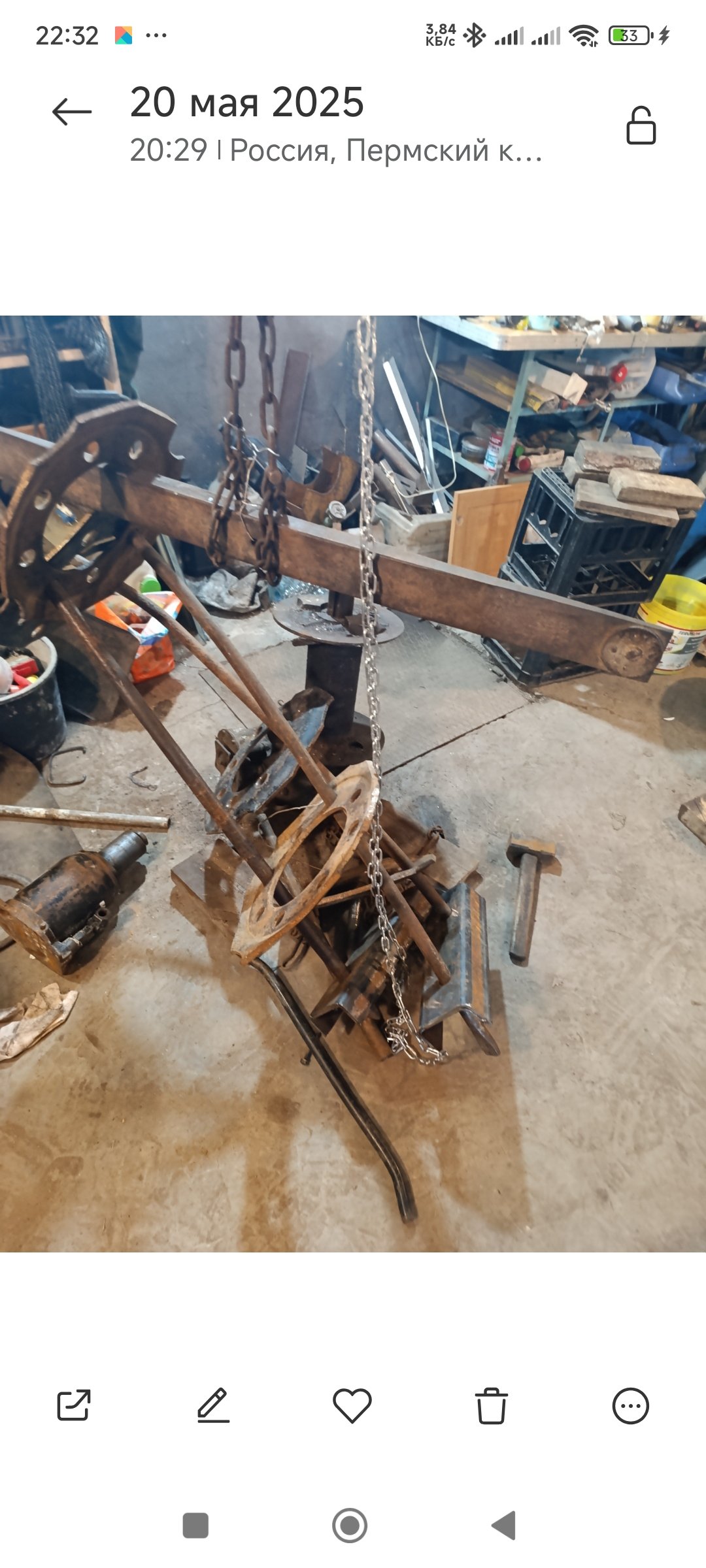

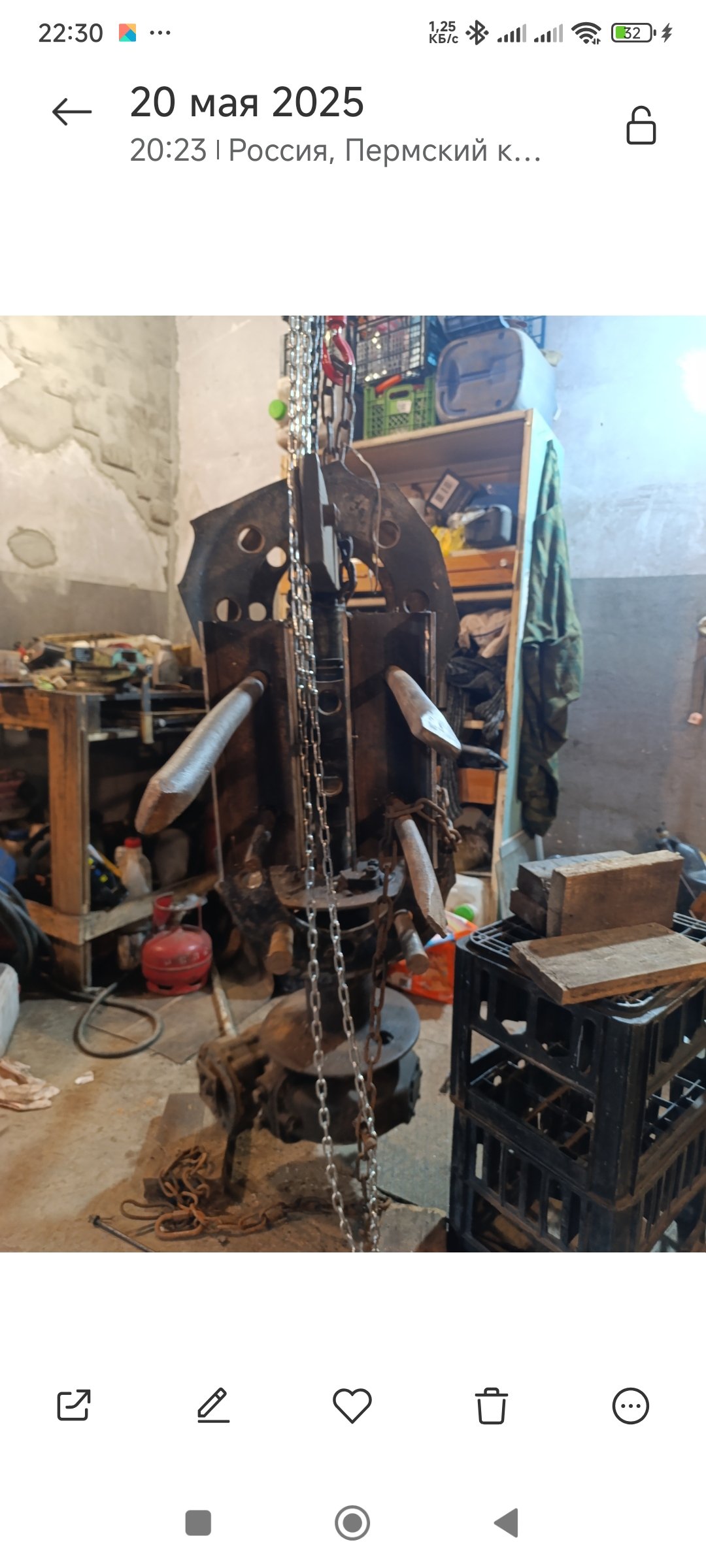

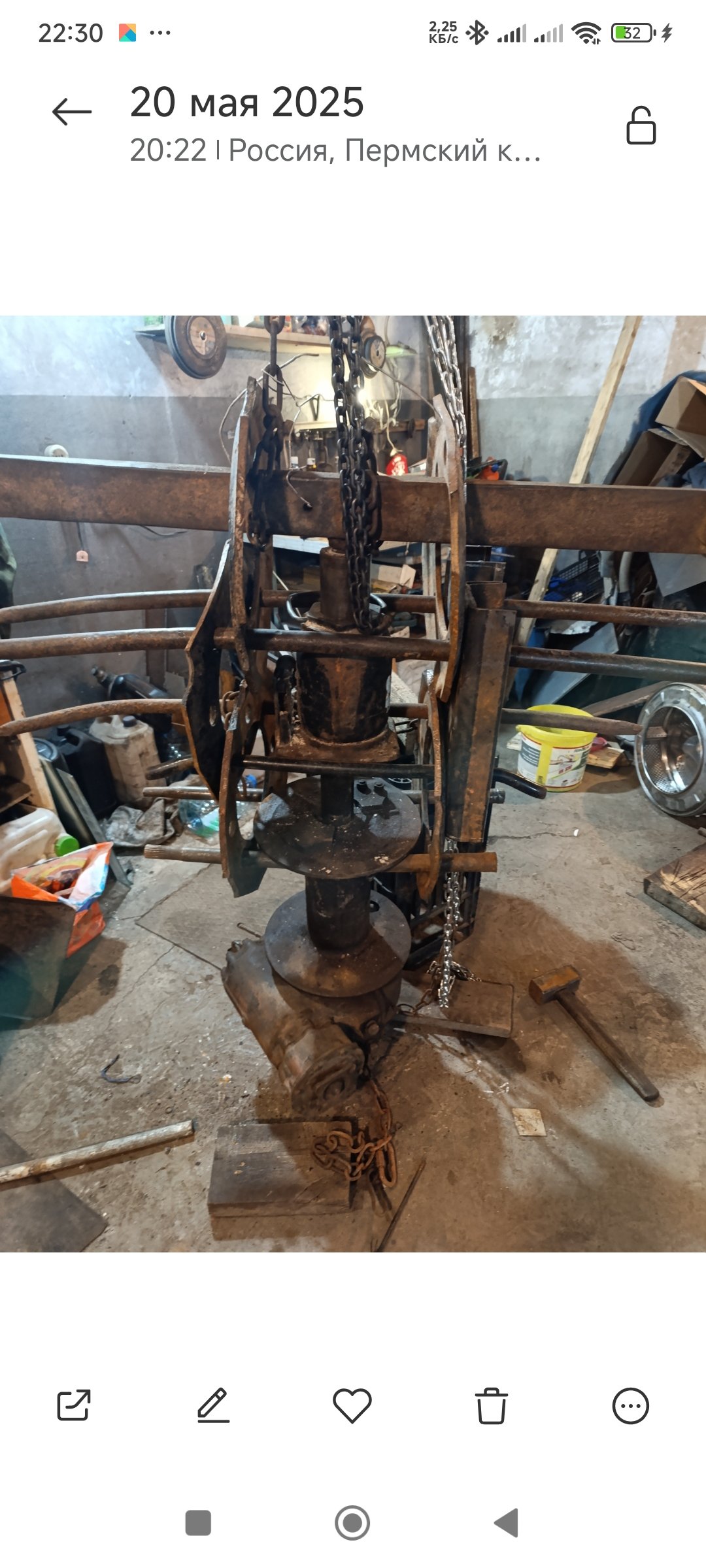

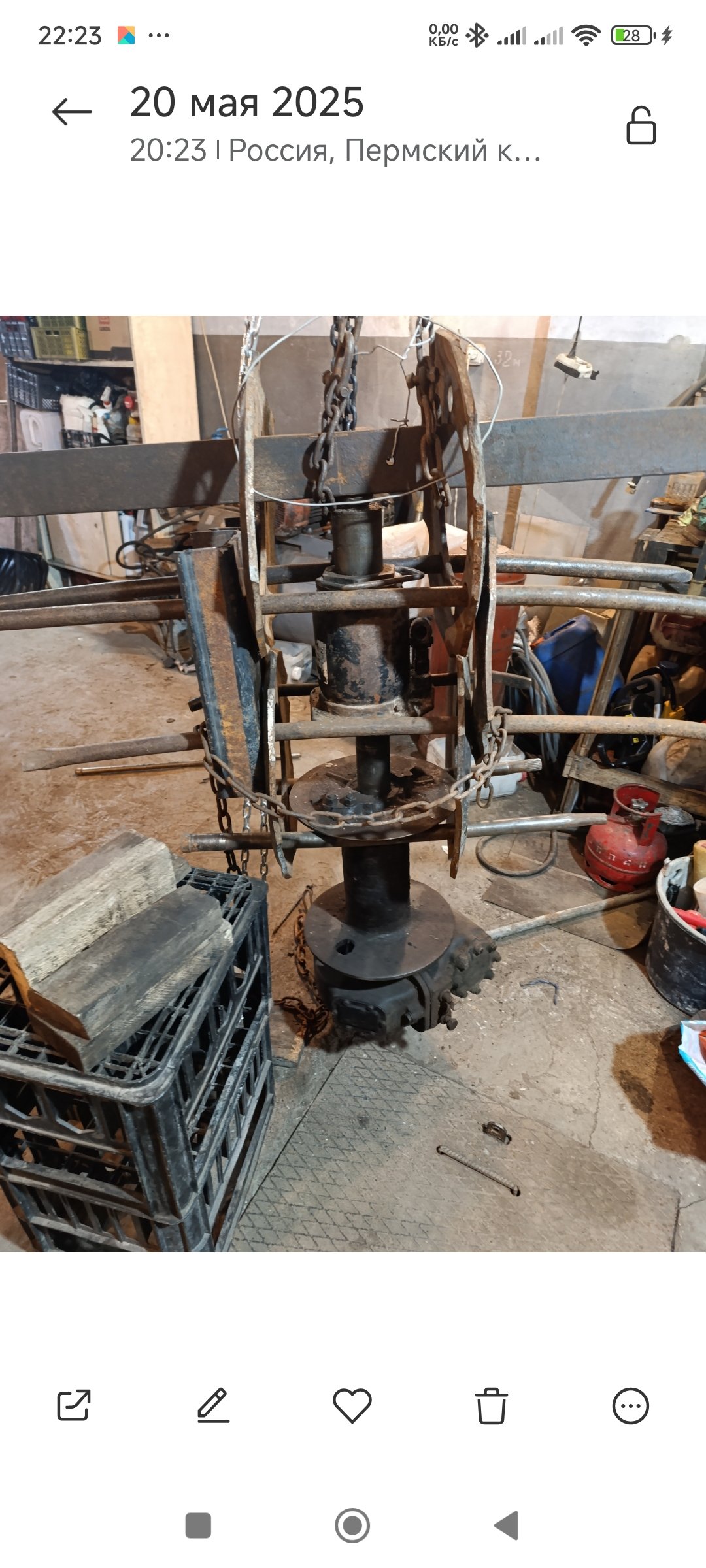

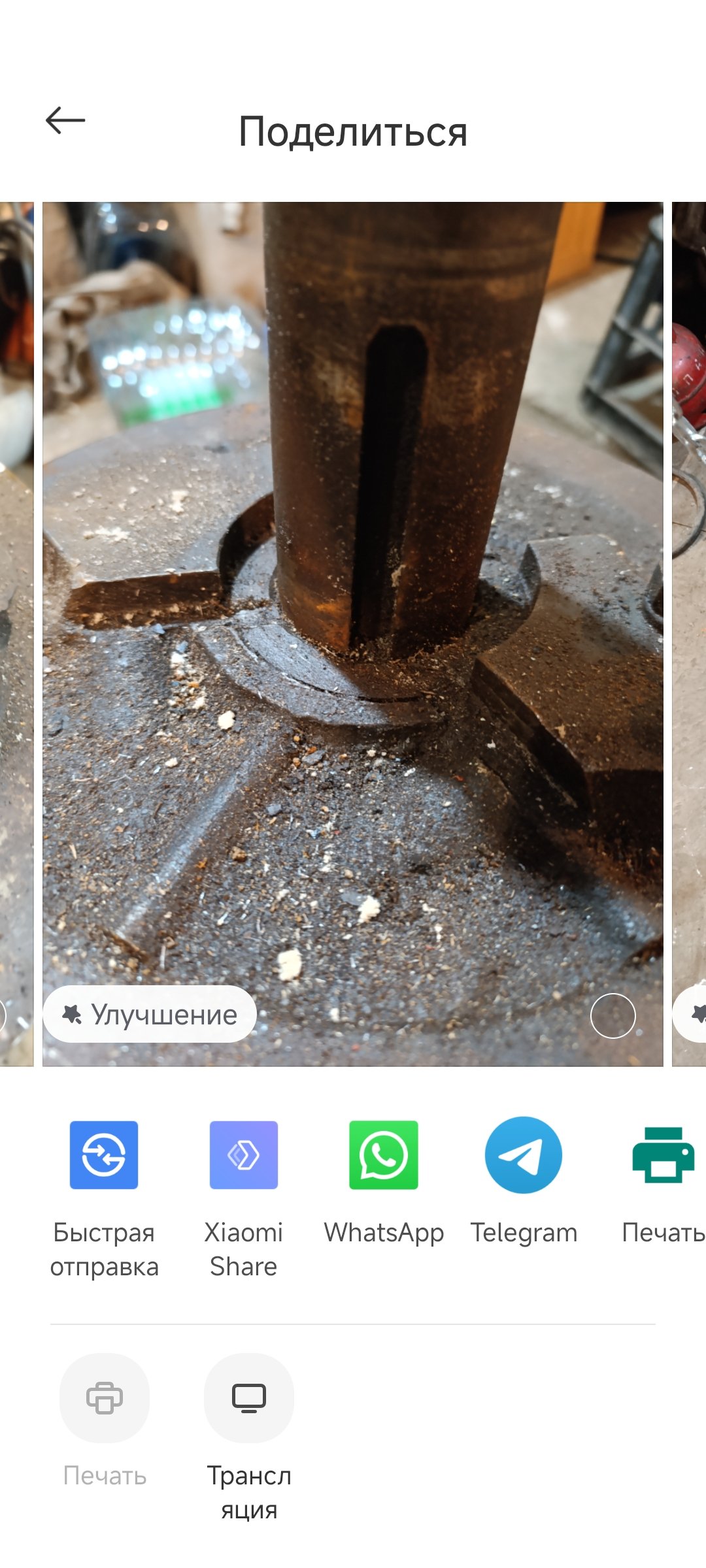

может у кого будут трудности со съемом муфты/барабана, вот наглядные фотографии с подобного ресурса с приспособами.

Frol · Сообщение **Frol** » 26 янв 2016, 08:55

Передаточное отношение лебедя 1:21.
1UZ-FE мотор имеет 420 Hm. Возьмем передаточное ГТ за 1,5. Первая передача за 3. Привод через ВОМ.
На выходе с ВОМ будет 420*1,5*3=1890 Hm.
На барабане лебедя будет уже 1890*21=39690 Hm.
Если барабан имеет диаметры 102...270 мм- диаметр внутрееннии и внешний.
То усилие на тросу получится
39690/(0,102...0,270)=389118...147000 H.
А это от 14 до 39 тонн. Получается такой двигатель наверняка порвет что-нибудь. От шпонки, троса, корпуса лебедя до рамы. Или я ошибся в расчетах?

Kolhoz · Сообщение **Kolhoz** » 09 фев 2016, 18:18

Разбирали лебедку, порвалась манжета. Ни у кого нет её номера, который можно спросить на рынке. Каталожный номер есть, но с него толку мало.

Штурман

Kolhoz писал(а):[post]312062[/post] Разбирали лебедку, порвалась манжета.

если лебедка БТР, то там стоит сальник полуоси... 53-го.

Kolhoz писал(а):[post]312062[/post] Ни у кого нет её номера, который можно спросить на рынке. Каталожный номер есть, но с него толку мало.

у нас запчасти продают в магазинах, там все на компьютере... а так взять манжету и с ней на рынок... и со штангелем...

Kolhoz · Сообщение **Kolhoz** » 09 фев 2016, 18:52

Лебедка родная 66.
Придется по размерам подбирать.
В газоновские магазины последний завоз был зимой 2014-го. Но я спрошу.

Frol · Сообщение **Frol** » 20 фев 2016, 19:22

Оба уплотнения купил на форуме у димидрола с пересылом.

Отзеркалил 66ую. Перевел на 2 конических вместо трех. Размеры брал с чертежа в альбоме. В итоге пришлось очень много стачивать с выступа.

https://goo.gl/photos/8t6UahVrhp2qKKQ67

https://goo.gl/photos/Rph9pVqUioFknxqL8

Sakhalinec · Сообщение **Sakhalinec** » 21 фев 2016, 01:48

Frol писал(а):[post]313728[/post] Оба уплотнения купил на форуме у димидрола с пересылом.

Отзеркалил 66ую. Перевел на 2 конических вместо трех. Размеры брал с чертежа в альбоме. В итоге пришлось очень много стачивать с выступа.

https://goo.gl/photos/8t6UahVrhp2qKKQ67

https://goo.gl/photos/Rph9pVqUioFknxqL8

фотки получше сделай и поточнее что пилил точил ,желательно с размерами),отзеркаливание очень интересно.

Frol · Сообщение **Frol** » 24 фев 2016, 17:52

Sakhalinec писал(а):[post]313766[/post]
Frol писал(а):[post]313728[/post] Оба уплотнения купил на форуме у димидрола с пересылом.

Отзеркалил 66ую. Перевел на 2 конических вместо трех. Размеры брал с чертежа в альбоме. В итоге пришлось очень много стачивать с выступа.

https://goo.gl/photos/8t6UahVrhp2qKKQ67

https://goo.gl/photos/Rph9pVqUioFknxqL8

фотки получше сделай и поточнее что пилил точил ,желательно с размерами),отзеркаливание очень интересно.

А когда по ссылке откроешь- разве не увеличивается фотка. Если по ней жмакнуть?
Ссылка на чертежи
https://goo.gl/photos/LX4yAorK9iZX8Ki19

Там где размеры 6,2 мм нужно примерно 2 мм. Почему не совпало- ХЗ. Расчитывал по чертежам. Может быть у меня червяк такой....
Обтачивал потом болгарином за неименеем токарного. Болгарин с щлифовальным диском в тиски и сверху на него детальку. Придерживая рукой ччтобы не раскручивалась. Примерно до размера 2 мм. Дальше прокладками регулировал бумажными. Но видно не попал, ибо в в одном положении червяк подклинивает, каждые 360 градусов. Как с этим разобраться- ХЗ.
В инструкции по сборке лебедя не сказано

Sakhalinec · Сообщение **Sakhalinec** » 25 фев 2016, 08:50

Погоди погоди ! это похоже не шишкина лебедь,заливная пробка не в том месте. Щя пойду в гараж уточню.Возможно по этому у тебя не срастуха. А чертёж увидел.

Бумбараш

Здравствуйте. Подскажите , почему туго включается намотка и размотка лебёдки? Настолько тяжело,что на рычажок одел трубчатый ключ и им включаю намотку и размотку.

тюлень

Потому что привода заржавели.. Керосин , или WD поможет.. Потом смазать однако.

serega.kam · Сообщение **serega.kam** » 05 апр 2024, 23:33

а лучше разобрать всё,почистить от ржавчины,помазать хорошей смазкой,и собрать всё в зад,и будет как по маслу.

RAT · Сообщение **RAT** » 06 апр 2024, 17:03

serega.kam писал(а): 05 апр 2024, 23:33 а лучше разобрать всё,почистить от ржавчины,помазать хорошей смазкой,и собрать всё в зад,и будет как по маслу.

Обычно хватает просто разработать , снимать все ради того чтоб штоки почистить , оно мож и правильнее но смысла большого не имеет ,
Вытянуть шток на смотку зашкурить смазать , на размотку он перемещается внутри Кома
