РК Урал - работа под углом 38 гр

[comandor]

Приветик. Кто что думает по поводу работы раздатки урал под указанным углом.

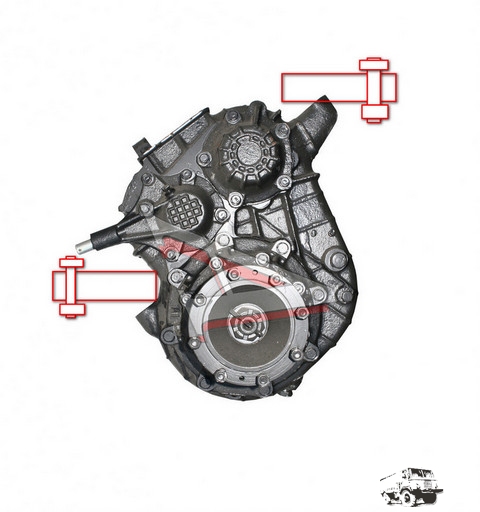

На фото именно он. К крыльям РК имеется ввиду прикрутить жёстко, а потом небольшие кронштейны и , как обычно через подушки. По функционалу на мой взгляд ничего не меняется. Вот крылья выдержат увеличение рычага или нет. можно ещё так поступить - кронштейны не раздавать вширь, а в вертикаль пустить. Вобщем думаю пока.

[Штурман]

Юра, работать она будет и так, уровень масла только надо обеспечить... Тут самое главное углы работы карданов, чтоб на крепление раздатки не было больших изгибающих моментов...

[comandor]

Дима, уровень масла в таком положении ещё лучше обеспечивает работу всего, а углы карданов будут по моим расчётам приемлемыми. Это делается на автомобиль с правым редуктором переднего моста - IFA. Там передний кардан длинный и при таком градусе флянец привода переднего моста на раздатке будет точно по центру машины. Ну а зад вообще получится центр - центр

[Sakhalinec]

Кронштейны ты сваришь конечно сильные,но мне кажется что сами шпильки раздатки будут иметь ахренеть какую нагрузку на излом.чё там ни как нельзя с низу подпереть?

[comandor]

Вот за это и беспокоюсь. Тоже думаю, что нужен какой-то доп.крепёж.

[Пархат]

посмотри в моей теме стр 13 там я делал доп крепеж на кпп зила
думаю таки же макаром тебе можно но учитывая разницу в массе такую тебе нужно мастерить и спереди и сзади раздатки потом их выводить в одну плоскость

[comandor]

Посмотрю спасибо

[Sakhalinec]

А можно к каким то болтам приляпать ,допустим уши пластины,а её на опору раздатки например с кукурузера.

[comandor]

да опоры-траверсы я сам какие хошь сделаю, вот куда там болтами прикрутиться -вопрос. Там только крышки подшипников.

[Sakhalinec]

ну ты ж на них вешать не будешь,а так ради поддержать и уменьшить нагрузку на проворот.в крайняк под низ траверсу и кусок танкового ската.

[comandor]

Если траверсы, то боковые - под низом РК уже слишком низко.

[виталян]

нагрузка на срез болта м16*1,5 составляет 11,8т а дальше переходные кронштейны сажаешь на подушки таким же образом
происходит посадка на раму большинства ДВС так что вперёд твори

[comandor]

Спасибо

[виталян]

лови

[виталян]

тебе нарисовать кронштейн?

[comandor]

Виталий - был бы очень тебе благодарен!

[виталян]

Лови схематично, если надо точнее вышли размеры с углами наклона

[comandor]

Виталий, спасибо за эскиз, так-то по принципу и форме кронштейнов я для себя решил, как сделать, тут по-другому и не получится, тут жёстко, там через подушки), наверное не поняли друг друга. Я думал , что ты имеешь ввиду в какой-то программе сваять, типа Компаса или подобного.
