Улучшение КМУ своми силами. Возможно ли?

[Папуся СССР]

Имеется отечественная КМУ неизвестной модели, двусекционная. Вторая секция содержит в себе в ручную выдвигаемую стрелу с фиксированными положениями. Мягко говоря, пользоваться такой секцией не очень удобно. Возможно ли ее переделать/заменить на гидравлически выдвигаемую "телескопическую" и какие готовые исполнительные устройства могут для этого подойти ?

[Папуся СССР]

Тогда идея другая: на поворотное основание прикрепить лебедку, на крюк - блок и тросовый кран готов. На лебедку от чего стоит обратить внимание, что бы был минимальный вес и тяга в пару-тройку тонн с избытком? Бюджетно. Крутящий момент возможно передавать с помощью гидромотора.

[Duke76]

Дак енто вроде мусоровозы с такими были, советские… Или типа того - самопогрузка баков.
Просто цилиндр "впаять" туда нельзя - не рассчитан он "на излом" работать.
К тому же - его надо с двойным действием, кажись. "Рука" не только "вверх" будет работать.
Итог - "гемор", который того не стоит.

[Кочегар НЛО]

Если память не изменяет то на 131 зилах стояла гидравлика и там выдвигался цилиндр с крюком на конце. Но могу и наврать, довно служил...

[ЧОПОРОВ]

Если память не изменяет то на 131 зилах стояла гидравлика и там выдвигался цилиндр с крюком на конце. Но могу и наврать, довно служил...

http://spb.bestru.ru/advertisements/show/27937959/ всё верно есть такие,последняя секция и есть гидроцилиндр двойного действия,шток очень толстый

[Папуся СССР]

Так мне и интересно, от чего современнного такие искать новые? Могу ошибаться, но у зилков с подобными манипуляторами грузоподьемность 800 кг, и это на коротке...

[andrei]

О! Увидел на фотке манипулятор как у меня "под окном" на ЗиЛе стоит. Ещё не пробовал как он работает и потому вопрос: а сколько у него грузоподъёмность?
По теме. Последние выпуски таких кранов были с гидравлическим выдвижением этого последнего колена. Это со слов знающих людей. Сам я ещё не разбирался с этим и даже не знаю как у меня на стреле там всё устроено ....но рычагов управления установкой у меня 5 штук.

Если память не изменяет то на 131 зилах стояла гидравлика и там выдвигался цилиндр с крюком на конце.

Ага, есть такие краны. Причем к ним найти новый (или в отличном состоянии) цилиндр вполне реально, т.к. в Армии (на хранении) ещё остались такие манипуляторы.

[Папуся СССР]

Причем к ним найти новый (или в отличном состоянии) цилиндр вполне реально, т.к. в Армии (на хранении) ещё остались такие манипуляторы.

Только где же такие концы найти, армейские ?!

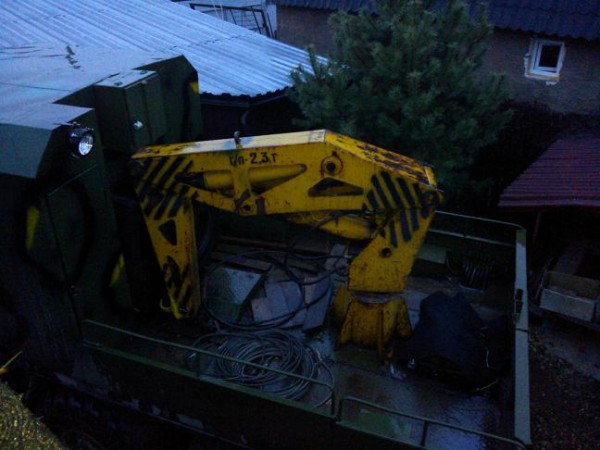

Грузоподьемность и полный вид КМУ на фотке.

[andrei]

Ох, нет, у меня не такой! У меня меньше.

[Yuraz]

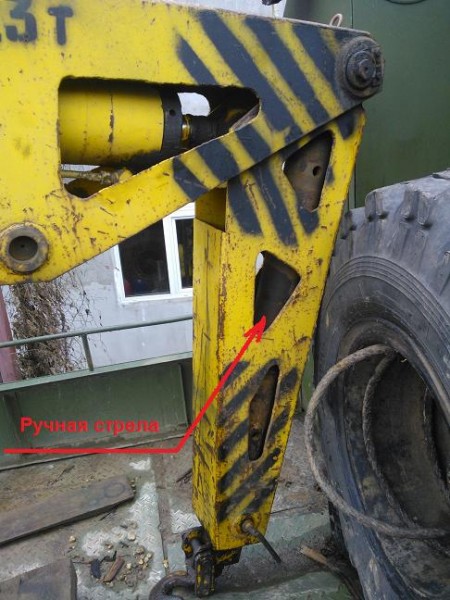

на фото где написанно "ручная стрела", можно несложно врезать поверху ГЦ с ходом штока столько, сколько надо, что там метр или 80см... только можно ли саму "ручную стрелу" двигать под нагрузкой, там наверное ничего не смазываемое, и трение будет жуткое, надо этот момент переделывать. Если она круглая, то сложнее, была бы прямоугольная - как на кранах делают валик или пластмасса. Да хотя... валик и под круглое сечение можно выточить. Вот если валик под край "ручной стрелы" подставить - то ГЦ можно ставить смело. Валик - в точь точь как валик на губках у лебедки.

[andrei]

Вот по такому принципу
[img]http://media.okidoker.com/data01/c/2/7/1/186984/2469769/5144094_2.jpg?updated=1371973955[/img]

[rencom]

Ох, нет, у меня не такой! У меня меньше.

если тебе такой поставить ) ТО очень странное авто получится ))
