Моторный тормоз.

Сообщение vanzan » 12.01.14 17:49

Просветите про кронштейн моторного тормоза на ТНВД.

Тип-1.
Как я понимаю Урал,но к нему цилиндр с тягой не поставить,упирается в корпус.(тяга длинная).
[img]http://photo.qip.ru/photo/stasik49/151185198/xlarge/178987713.jpg[/img]

[img]http://photo.qip.ru/photo/stasik49/151185198/xlarge/178987670.jpg[/img]

Тип-2.
Как я понимаю кронштейн от Камаза,но такого нет что бы проверить.
[img]http://photo.qip.ru/photo/stasik49/151185198/xlarge/178987671.jpg[/img]

Или на цилиндре надо среднею часть выкидывать и ставить короткую что бы на кронштейн Урал подошел?


Короче говоря сможет кто сфоткать на машине как он устроен и закреплен.
Я Бульпитону с форума написал но не факт что поможет,там воздухан на Урале мешает сфоткать нормально.

Аватара пользователя
л-т
Эксперт
Сообщения: 1894
Зарегистрирован: 03.11.09 21:52
Репутация: 60
Модель: МАЗ
Откуда: Крым,Феодосия.

Re: Моторный тормоз.

Сообщение л-т » 12.01.14 18:49

Могу на Камазе сфоткать.... или надо на Урале?
МАЗ-5337,Актрос штора,+79788313688 Сергей

vanzan
Специалист
Сообщения: 657
Зарегистрирован: 08.10.11 16:23
Репутация: 0
Модель: STAR
Откуда: Россия.

Re: Моторный тормоз.

Сообщение vanzan » 12.01.14 19:45

л-т писал(а):Могу на Камазе сфоткать....

Если сфоткаешь то буду очень благодарен,только постарайся сбоку,что бы виден был сам кронштейн и как к нему цилиндр крепиться.

Аватара пользователя
л-т
Эксперт
Сообщения: 1894
Зарегистрирован: 03.11.09 21:52
Репутация: 60
Модель: МАЗ
Откуда: Крым,Феодосия.

Re: Моторный тормоз.

Сообщение л-т » 15.01.14 20:00

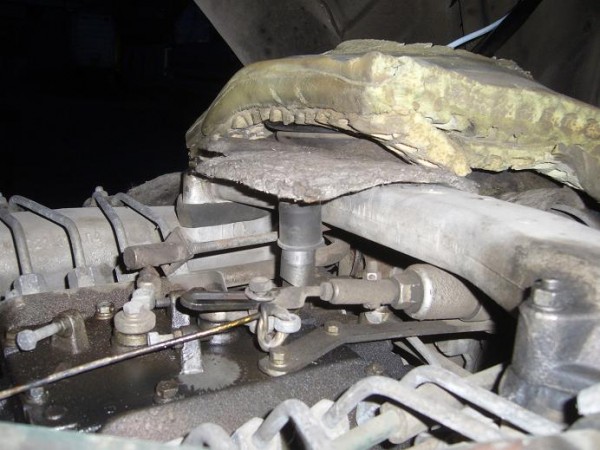

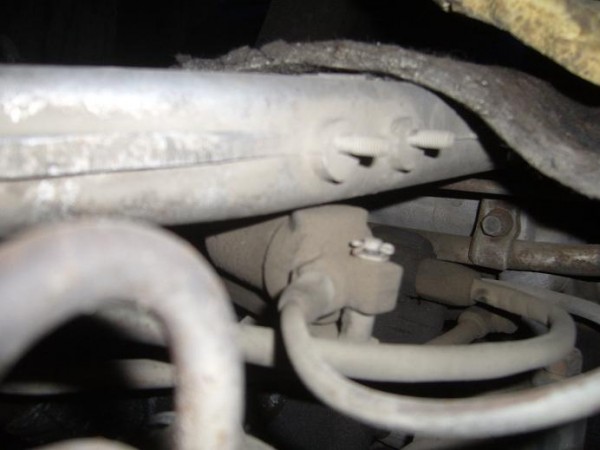

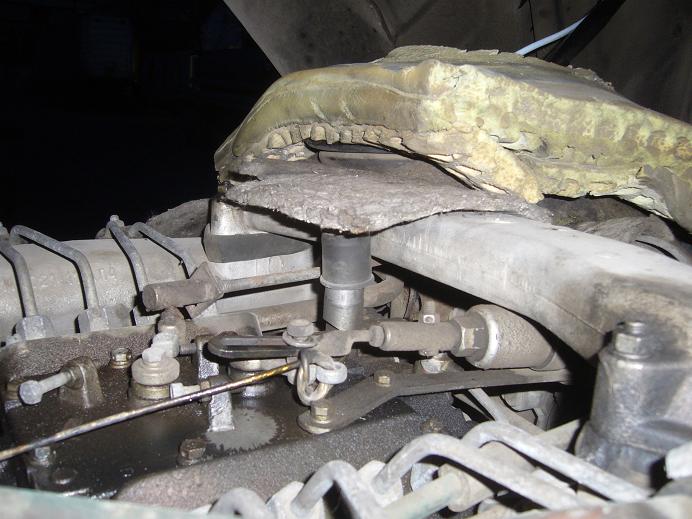

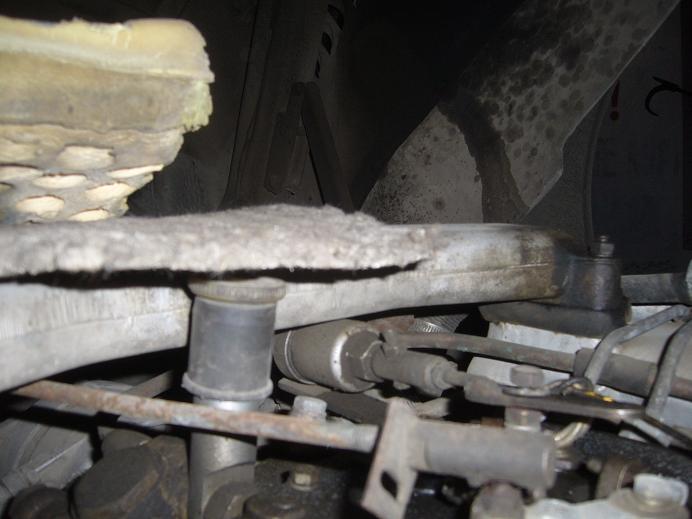

Был в рейсе, сегодня фотки....
Камаз
Вложения
МАЗ-5337,Актрос штора,+79788313688 Сергей

vanzan
Специалист
Сообщения: 657
Зарегистрирован: 08.10.11 16:23
Репутация: 0
Модель: STAR
Откуда: Россия.

Re: Моторный тормоз.

Сообщение vanzan » 15.01.14 21:13

Огромное спасибо.

Аватара пользователя
л-т
Эксперт
Сообщения: 1894
Зарегистрирован: 03.11.09 21:52
Репутация: 60
Модель: МАЗ
Откуда: Крым,Феодосия.

Re: Моторный тормоз.

Сообщение л-т » 15.01.14 22:16

Пожалуйста.

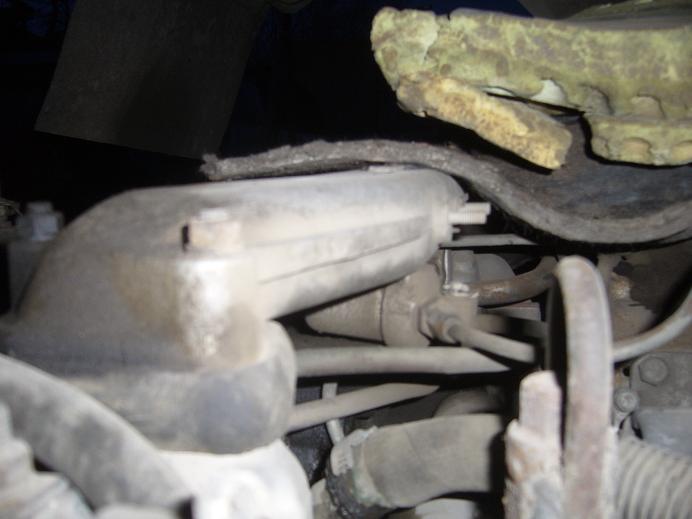

У меня сборная солянка. Камаз-5320, а мотор уже с турбинами. Крепление пневмоцилиндра на ТНВД осталось от Камаз-5320, на турбовом варианте этот цилиндр крепиться по другому, вроде бы на шпильки поперечины воздушных коллекторов, на последней фотке эти самые шпильки видно.
МАЗ-5337,Актрос штора,+79788313688 Сергей

vanzan
Специалист
Сообщения: 657
Зарегистрирован: 08.10.11 16:23
Репутация: 0
Модель: STAR
Откуда: Россия.

Re: Моторный тормоз.

Сообщение vanzan » 16.01.14 18:43

Разобрался.
На Урале кронштейн на ТНВД короче но и тяга на цилиндре тоже короткая,обвел красным на фото.
[img]http://photo.qip.ru/photo/stasik49/151185198/xlarge/179005636.jpg[/img]

А на Камазе кронштейн длиньше но у тяга цилиндре длинная.

У меня же кронштейн Урал а цилиндр Камаз,вот и вся не стыковка.

Л-Т (Камаз) и Бульпитон (Урал-4320) спасибо за фото,разобрался на 100% а то в каталогах этот момент не отображен нигде,так как мелочь.

Аватара пользователя
л-т
Эксперт
Сообщения: 1894
Зарегистрирован: 03.11.09 21:52
Репутация: 60
Модель: МАЗ
Откуда: Крым,Феодосия.

Re: Моторный тормоз.

Сообщение л-т » 16.01.14 21:30

Вот и хорошо, для себя тоже информацию почерпнул.... 8)
