MAN KAT 6х6

[Petrov_kamensk]

С любезного разрешения продавца и владельца полазить по столь редкому авто как MAN KAT
картинки будет с радикала дабы не раздувать форум.

прошу набраться терпения и дождаться фразы "всё конец", фото очень много будет

[Petrov_kamensk]

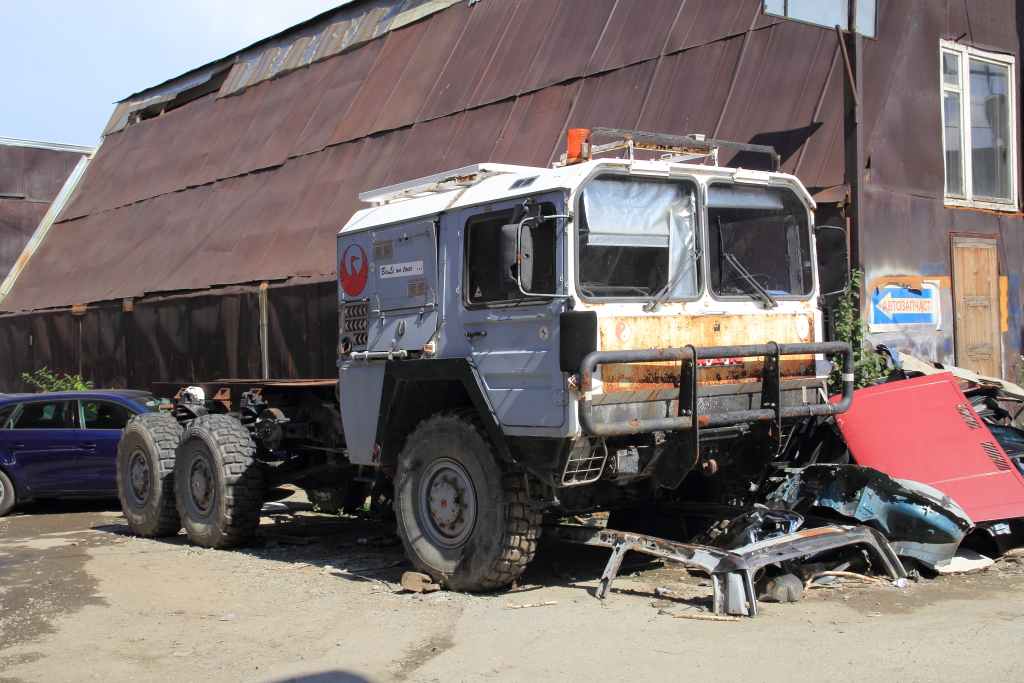

Общий вид





подножка совсем не лишняя, жесткая и удобная



Фара, не ожидал её там увидеть,
правее закрыт крышкой выход троса от лебедки



везде лючки которые закрывают или доступ в моторный отсек или ниши для полезностей



тут сразу доступ в салон открывается, немного странно тк глухой дверки в салоне не обнаружено.

[Petrov_kamensk]

контроллеры пол потолком прямо перед водителем чемто очень нужным занимались.



показометры
в кадр не влез еще один показометр находящийся между ними


Сиденье на пневмоподвеске,
отключение массы тутже под руками

[Petrov_kamensk]

Многофункциональный показометр
главное не перепутать где что.


панель управления освещением и теплом



пульт автономного фена


предохранительный ящик, предохранители удобные очень гдеб таких взять.
выше розеточный порт, оборудования похоже было много.





Индикаторы в открытом положении


если опустить светомаскировку то будут вот так
крышку можно поднять оставив только полупрозначный голубой фильтр, вояки что с них взять всё маскируются



думается что это включение блокировок, всё разломано и держетсятолько на изоленте

[Petrov_kamensk]

В салоне куча всяких ниш


на пассажирским тоже ниша, которая как уже знаем ведет на улицу




Поилка
а туалета нет.


Шторки в достаточном количестве




Выход с фена


люк имеет запор расположенный поперек него, и большую ручку которая должна поднимать и видимо поворачивать или откидывать его
но сколько бы не дергал ни чего не вышло, зато не протекает


вот так он выглядит сверху



Педальный узел стандартный.


передач не много.

[harli]

Хочу такой тахоспидометрчасы

[Petrov_kamensk]

Лебедка
сверху крышка крепление на двух резиновых защелках снимаем и там красота в масле









Привод находится с другой стороны, а в раме большой маслобак









Передний ..... кто он там ? не буду писать чтоб не обсмеяли




задняя оконечность троса

[Petrov_kamensk]

Продолжаем путешествие по кабине

моторный отсек, ну или сколько его там видно из этого люка
очень далеко справа виден воздуховод забора воздуха на охлаждение цилиндров, очень удивился узнав что это V образная восьмерка воздушного охлаждения







На боковой стенке воздух и усилитель сцепления скорее всего

ресивера очень высоко, метра два от земли пожалуй, приз за самое высокое расположение этих балонов

[img]http://s018.radikal.ru/i525/1408/fa/327738d0f380t.jpg[/img]










подача воздуха и выхлоп







вид за кабину сзади

[Petrov_kamensk]

Ну вот потихоньку добрались до трансмиссии







саму коробку не очень видно тк она прикрыта плитой которая была не понятно для чего
переключалка скоростей на заднем плане




раздатка



а это она же но с другой стороны



продвинулись по кардану в средний мост



а это с другой стороны



это уже задний мост




а если хорошенько пригнутся (он хоть и высокий но не унимог всеже) то будет такой вид



ну а это раздатка если на нее смотреть спереди



Передний мост с одной стороны





а это с другой

[Petrov_kamensk]

привод колеса



и напоследок общий вид.
крышный мусор убирать нее стал уж очень жарко было



привод от вала рулевого колеса к рулевому редуктору

[Petrov_kamensk]

Как это все увязывается с рамой и на чем держится

смотрим с крыши



это задний мост



а это уже средний.





Пружины
внутри отбойники, но уж больно близко друг к другу.



если кому то любопытно тут можно высоту и диаметр пружины посмотреть.

[Petrov_kamensk]

Электрика
Два АКБ живут тут.



комутационный узел.



крышечка закрывала розетку для внешнего питания



на крышке аккумуляторного отсека схема соединения АКБ
что то слишком много АКБ и не очень понятно бортовая сеть 12 вольт или 24.
размеры ящика должны вместить обычный 190 а\ч.

[Petrov_kamensk]

Размеры и высоты

высота до раздатки



под средним мостом, потому что удобнее всего подлезать к нему.
46см если не видно на фото.



до передней фары

[Petrov_kamensk]

Как уже было видно выше авто требует вмешательства рук, и чем быстрее тем это будет дешевле.

когдато он был зеленым



а сейчас начал активно ржаветь



порос мхом



а это следы от пожара кунга
треугольник закрывает отверстие в кабине.



ржавеем по всем углам



тут уже совсем плохо
(это вид снизу на пол кабины с водительской стороны)


какаято нашлепка на пол кабины тоже не обработана была должным образом



швы на крыше кабины обрабатывали чемто но это не очень сильно помогло похоже



процесс пошел



очень удобная ручка



когда стоишь на этой ступеньке






Обилие открученных трубочек гарантирует множество времени на выяснение что же она делала





все миниатюрное под ключ на 14, а не как у нас от 19 только начинается

[Petrov_kamensk]

Кабина содержит наклейку немецкого института

и чтото том про Стрельбу без предупреждения





с другой стороны ехал другой институт



А это уже не опознается, может немцы подскажут.

[img]http://s018.radikal.ru/i525/1408/69/bd6321aa7bd1t.jpg[/img]

[Petrov_kamensk]

Всё.
похоже справился,

сейчас может еще чего в предыдущие накидаю.

[makey]

Спасибо, очень интересный аппарат, один тахо-спидо-хронометр чего стоит Эл. оборуд. судя по схеме соед. аккумов 24в. при условии, что они 12-ти вольтовые. Он на ходу или как?

[Petrov_kamensk]

он якобы заводился и ехал сам в прошлом году, но при таком бардаке с воздухом и электрикой до поездки надо потратить некое время
ну и топливный бак стоит и открытой горловиной что тоже не способствует поездки сразу, но заводили его от канистры.

[harli]

бортовая сеть на данном чудовище 12в ,генератор должен быть 12в, а стартер 24 , та коробочка к которой подходят толстые провода - коммутирующее реле , при повороте ключа зажигания переключат с параллельного на последовательное подключение акб,
на моём крокодиле точно такая же релюшка стоит

[Petrov_kamensk]

судя по рисунку плюсы на один болт и минусы садятся тоже на один, при таком ни какой коммутации быть не может.
правду может сказать любая лампочка, но до нее не добрался.
