КМУ - ГАЗ 66 своими руками

[KurAnVi]

опорный подшипник хорошо сделал, пожалуй я тож переделаю. у меня нш 32 стоит, я на вал латунную втулку поставил, ну тож не плохо держит, передача цепная.

[naxal]

Латунная втулка - штука недолговечная можно сказать временная ,при боковой нагрузке на НШ он погибнет скоро .
Подключали как-то 11-ти киловатный двигатель к нш-32 ,заклинин распредилитель ,оторвало сразу флянец нш насоса эл.двигатель даже ненапрегся
а заменив флянец на хороший самодельный металический мы оторвали голову большему 70-ти килограммову цилиндру ,но так и несмогли остановить эл.двигатель.

[KurAnVi]

Латунная втулка - штука недолговечная можно сказать временная ,при боковой нагрузке на НШ он погибнет скоро .
Подключали как-то 11-ти киловатный двигатель к нш-32 ,заклинин распредилитель ,оторвало сразу флянец нш насоса эл.двигатель даже ненапрегся
а заменив флянец на хороший самодельный металический мы оторвали голову большему 70-ти килограммову цилиндру ,но так и несмогли остановить эл.двигатель.

мда

[ЧОПОРОВ]

Латунная втулка - штука недолговечная можно сказать временная ,при боковой нагрузке на НШ он погибнет скоро .
Подключали как-то 11-ти киловатный двигатель к нш-32 ,заклинин распредилитель ,оторвало сразу флянец нш насоса эл.двигатель даже ненапрегся
а заменив флянец на хороший самодельный металический мы оторвали голову большему 70-ти килограммову цилиндру ,но так и несмогли остановить эл.двигатель.

ещё если нш-32 круглый(сзади крышка на болтах)отрывает или ломает её,особенно в холодное время года,когда масло густое

[naxal]

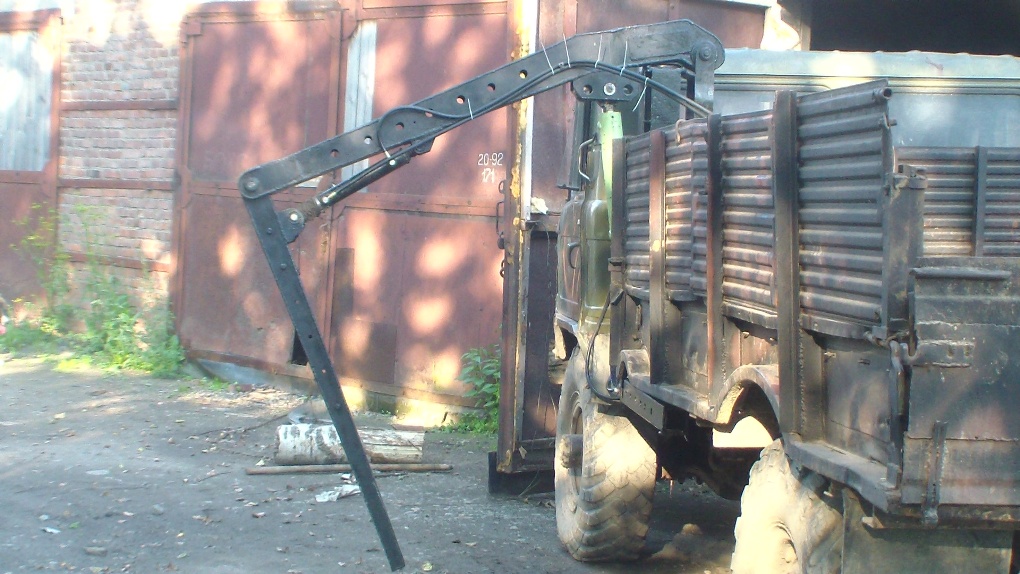

Немного фото.
подключил установку к маслостанции работающией от 7.5 кв эл.двигателя ./невмоготу ждать когда переделаю бензиновую свою
чтоб работала как надо. На данном этапе нехватает мощности двигателя ,он глохнет при поднятии 90 кг на вытянутой стреле.

[naxal]

Вместо опоры поставил березку ,так как опять поменял гидрораспределитель ,этот от эл.погрузчика немного неподошел.
а на опору и поворотный механизм управление пока в разобраном виде лежит ,эти механизмы проверю пожже.
А на маслостанции понижаю передаточное до 5 ,было сделано 2.5.

[andrei]

Красиво!!!!!

[naxal]

Были у вас на "БИТВЕ ЛУНОХОДОВ " в выходные ,вот там красиво !

[naxal]

Результат получился вот такой!
Даже незнаю хороший он или нет ?

[Славон]

А выше как, осиливает? Или только от земли отрывает?

[naxal]

немогу найти вес колеса .Но с этим только такой подьем ,все дело в маслостанции ,нехватает мощности.

[naxal]

вот колесо от краза "болотохода" вес 250 кг ,работает нормально.
поворотный механизм пока отключен ,работает опора и стрела ,поворачивал руками .
Требуется ревизия распределителя для поворота стрелы ,пока подумаю как быть дальше с такой грузоподьемностью.

[Эдуард эд]

Хороший помощник получился у тебя теперь в производство надо запустить и запотевать

[naxal]

Помощник слабоват ,очередная модернизация маслостанции добавит силушки
Замена нш-10 на нш -4 результат к выходным покажу .
И откуда у меня столько терпенья взялось ?

[ЧОПОРОВ]

Помощник слабоват ,очередная модернизация маслостанции добавит силушки
Замена нш-10 на нш -4 результат к выходным покажу .
И откуда у меня столько терпенья взялось ?

надо было сразу нш-16 брать,для скорости,а давление они одинаковое выдают .так что только замена гидроцилиндра придаст силушки,этот может придать только если тот нш был уже подношен.

[naxal]

Двигатель у меня маленький 2.5 лс (это я переносную маленькую станцию собирать хотел ) а для работы нш-16 надо 12 лс
мой мотор непотянет нш-16.

[Yuraz]

2,5маловато, чуть чуть бы бюджет увеличить, и взять Двигатель Lifan 168F-2 с редуктором, сейчас около 8т.р.

[Славон]

Я когда своим манипулирую, так и дизель напрягается.

[naxal]

Добавил силушки нш-4 .да так что шток гидроцилиндра гнуться стал от веса большого,
тот который маленький на стреле установлен.

[naxal]

примерный вес думаю 1500 , результат хороший ,по мелочи доделаю потом буду динамометром проверять .
